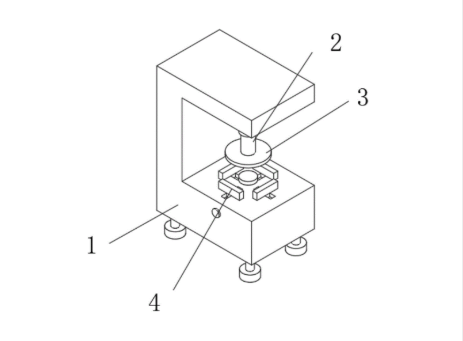

1.一种砒砂岩硬度测量装置，包括设备本体(1)、设备本体(1)内设置有凹槽，设置于凹槽顶部用于升降的液压杆(2)和设置于液压杆(2)底部用于挤压测量的压板(3)，其特征在于：所述凹槽底部设置有用于夹持的夹持组件，夹持组件内包括有夹持板(6)和用于对夹持板(6)位置调节的调节部，调节部内包括有放置板(9)、第一滑动杆(10)和连接块(12)，所述凹槽底部内壁开设有多个呈圆周排列的限位滑槽(5)，限位滑槽(5)内壁滑动连接有限位滑块(8)，夹持板(6)固定连接于限位滑块(8)顶部外壁，所述设备本体(1)一侧内壁设置有用于对放置板(9)移动锁定的锁定组件，锁定组件内包括有拉板(7)、第二滑动杆(17)和插接杆(20)。

2.根据权利要求1所述的砒砂岩硬度测量装置，其特征在于：所述凹槽底部内壁开设有第一滑动孔，第一滑动杆(10)滑动连接于第一滑动孔内壁，放置板(9)固定连接于第一滑动杆(10)顶部轴向位置，连接块(12)固定连接于第一滑动杆(10)底部轴向位置，且连接块(12)呈圆台状，放置板(9)和凹槽底部内壁之间设置有第一复位弹簧(11)，第一复位弹簧(11)套接于第一滑动杆(10)外壁。

3.根据权利要求2所述的砒砂岩硬度测量装置，其特征在于：所述第一滑动孔底部开设有调节槽(13)，连接块(12)设置于调节槽(13)内，且限位滑槽(5)靠近调节槽(13)一端开设有第二滑动孔，第二滑动孔内壁滑动连接有拉杆(16)，拉杆(16)一端固定连接于限位滑块(8)一侧外壁。

4.根据权利要求3所述的砒砂岩硬度测量装置，其特征在于：所述连接块(12)外壁开设有多个呈圆周排列的滑动槽(21)，滑动槽(21)呈倾斜状，且滑动槽(21)内壁滑动连接有滑动块(22)，滑动块(22)固定连接于拉杆(16)另一端处。

5.根据权利要求4所述的砒砂岩硬度测量装置，其特征在于：所述连接块(12)底部固定连接有固定块(14)，固定块(14)内壁开设有插孔(15)。

6.根据权利要求5所述的砒砂岩硬度测量装置，其特征在于：所述调节槽(13)一侧内壁开设有第三滑动孔，第三转动孔延伸至设备本体(1)一侧外壁，且第二滑动杆(17)滑动连接于第三转动孔内壁，拉板(7)固定连接于第二滑动杆(17)一端轴向位置，第二滑动杆(17)另一端轴向位置固定连接有连接板(18)，连接板(18)与调节槽(13)相对壁面上设置有第二复位弹簧(19)，第二复位弹簧(19)套接于连接板(18)外壁。

7.根据权利要求6所述的砒砂岩硬度测量装置，其特征在于：所述插接杆(20)固定连接于连接板(18)靠近固定块(14)一端轴向位置，插接杆(20)与插孔(15)相适配，且插接杆(20)靠近固定块(14)一端横截面呈弧形。

8.根据权利要求1所述的砒砂岩硬度测量装置，其特征在于：所述夹持板(6)靠近放置板(9)一侧外壁开设有多个呈线性排列的固定槽，固定槽内壁固定连接有弹性块(23)。

9.根据权利要求8所述的砒砂岩硬度测量装置，其特征在于：所述固定槽内壁开设有多个呈圆周排列的缓冲腔(24)，缓冲腔(24)内壁滑动连接有第一磁铁(25)，且缓冲腔(24)远离固定槽一端固定连接有第二磁铁(26)，第一磁铁(25)和第二磁铁(26)相对一侧磁极相同。
