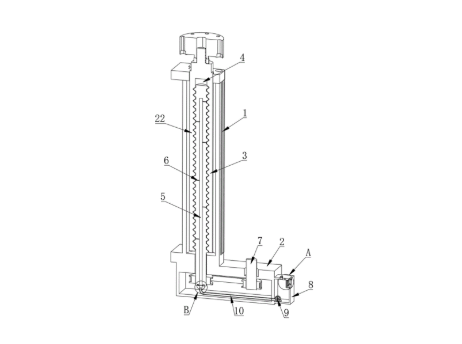

本实用新型公开了一种伺服控制的高精度传动机构，包括缸体，缸体底端固定连接有传动箱，缸体内腔活动连接有升降杆，升降杆贯穿缸体顶部并与其活动连接，升降杆底端开设有螺孔，螺孔内螺纹连接有螺杆，螺杆底部端面开设有圆孔，圆孔侧壁上开设有若干个微孔，传动箱侧壁转动连接有传动轴，传动箱右侧壁固定连接有油箱。本申请通过设置有通过缸体、升降杆、油箱、输油组件和控制组件等之间的相互配合，可利用定时器控制微型油泵的注油间隔时间，尤其是针对持续性运行的伺服电缸使用，可以在很大程度上减少因维护人员经常加油的繁琐性和不便性，同时润滑油可通过多个微孔渗出，加快对螺杆的整体润滑，进而提升传动精度。
1.一种伺服控制的高精度传动机构，包括缸体(1)，其特征在于：所述缸体(1)底端固定连接有传动箱(2)，所述缸体(1)内腔活动连接有升降杆(3)，所述升降杆(3)贯穿缸体(1)顶部并与其活动连接，所述升降杆(3)底端开设有螺孔(4)，所述螺孔(4)内螺纹连接有螺杆(22)，所述螺杆(22)底部端面开设有圆孔(5)，所述圆孔(5)侧壁上开设有若干个微孔(6)，所述传动箱(2)侧壁转动连接有传动轴(7)，所述传动箱(2)右侧壁固定连接有油箱(8)，所述油箱(8)内分别设置有输油组件和控制组件。
2.根据权利要求1所述的一种伺服控制的高精度传动机构，其特征在于：所述输油组件包括安装在油箱(8)内腔底面的微型油泵(9)，所述微型油泵(9)侧壁上固定连接有油管(10)，所述油管(10)另一端与螺杆(22)底端转动连接。
3.根据权利要求2所述的一种伺服控制的高精度传动机构，其特征在于：所述螺杆(22)下侧设置有套筒(18)，所述油管(10)与套筒(18)固定连接，所述套筒(18)顶部端面固定连接有环形板(19)，所述环形板(19)截面为T形设置，所述螺杆(22)底部端面开设有环形槽(20)，所述环形板(19)与环形槽(20)相互匹配，所述套筒(18)与螺杆(22)之间装配有密封圈(21)。
4.根据权利要求1所述的一种伺服控制的高精度传动机构，其特征在于：所述控制组件包括固定连接在油箱(8)内壁的密封壳(11)，所述密封壳(11)为开口，所述密封壳(11)侧壁固定安装有定时器(12)，所述密封壳(11)开口处活动连接有盖板(13)，所述盖板(13)侧壁螺纹连接有转轮(14)，所述转轮(14)与油箱(8)螺纹连接。
5.根据权利要求1所述的一种伺服控制的高精度传动机构，其特征在于：所述油箱(8)顶面开设有螺纹孔(15)，所述螺纹孔(15)内螺纹连接有螺栓(16)。
6.根据权利要求1所述的一种伺服控制的高精度传动机构，其特征在于：所述油箱(8)顶面装配有单向阀(17)。
