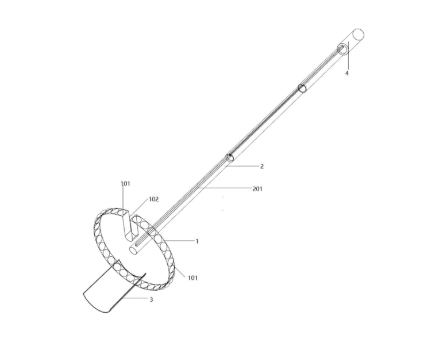

本实用新型公开了水位测量辅助工具，包括：滑动板，其靠近边缘处形成有缺口；托架，其设置在所述滑动板的前侧表面，并且所述托架与所述缺口相对布置；推送杆，其一端与所述滑动板的后侧表面连接。本实用新型还提供了水位测量装置。本实用新型能够从有横管段的泵管口对水位进行测量，操作简单，省时省力。
1.水位测量辅助工具，其特征在于，包括： 滑动板，其靠近边缘处形成有缺口； 托架，其设置在所述滑动板的前侧表面，并且所述托架与所述缺口相对布置； 推送杆，其一端与所述滑动板的后侧表面连接。
2.如权利要求1所述的水位测量辅助工具，其特征在于，所述滑动板侧面换向设置有多个滚珠槽，每个滚珠槽内均设置有万向滚珠。
3.如权利要求1所述的水位测量辅助工具，其特征在于，所述推送杆为伸缩杆。
4.如权利要求1所述的水位测量辅助工具，其特征在于，还包括： 把手，其与所述推送杆的另一端连接。
5.如权利要求1所述的水位测量辅助工具，其特征在于，所述推送杆外表面设置有刻线，所述刻线与所述缺口的位置对应。
6.如权利要求1所述的水位测量辅助工具，其特征在于，所述托架为弧形板状结构，所述托架的延伸方向垂直于所述滑动板表面。
7.如权利要求3所述的水位测量辅助工具，其特征在于，所述推送杆包括多节套管，上一级套管以能够收入下一级套管的方式设置。
8.如权利要求7所述的水位测量辅助工具，其特征在于，多节所述套管外表面均设置有刻线，且位置对应。
9.水位测量装置，其特征在于，包括：权利要求1～8所述的水位测量辅助工具、配重块、线缆及指示仪表，所述线缆一端与配重块固定，另一端与所述指示仪表连接。
