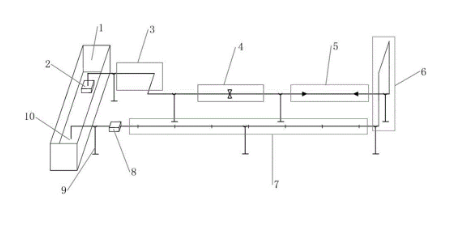

本实用新型公开了流量测试教学装置，包括：蓄水池；平直管段、弯头管段、阀门管段和变径管段，所述平直管段、所述弯头管段、所述阀门管段和所述变径管段均包括进水端和出水端，所述平直管段、所述弯头管段、所述阀门管段和所述变径管段由连接管道串接，形成一循环管路，所述循环管路的进水口和回水口均位于所述蓄水池内；水泵，其用于为水在循环管路中流动提供动力；参考流量计，其设置在循环管路中。本实用新型便于进行多种管道结构、管道材质情况下的超声波流量仪使用教学。
1.流量测试教学装置，其特征在于，包括： 蓄水池； 平直管段、弯头管段、阀门管段和变径管段，所述平直管段、所述弯头管段、所述阀门管段和所述变径管段均包括进水端和出水端，所述平直管段、所述弯头管段、所述阀门管段和所述变径管段由连接管道串接，形成一循环管路，所述循环管路的进水口和回水口均位于所述蓄水池内； 水泵，其用于为水在循环管路中流动提供动力； 参考流量计，其设置在循环管路中。
2.如权利要求1所述的流量测试教学装置，其特征在于，还包括： 竖直管段，其设置在循环管路中，所述竖直管段至少包括上行管段和下行管段。
3.如权利要求1所述的流量测试教学装置，其特征在于，所述平直管段包括碳钢管段、铜管段、铝管段、PE管段、PP管段、PVC管段。
4.如权利要求1所述的流量测试教学装置，其特征在于，所述变径管段包括由粗变细管段和由细变粗管段。
5.如权利要求1所述的流量测试教学装置，其特征在于，还包括： 托架，其用于支撑所述平直管段、所述弯头管段、所述阀门管段和所述变径管段。
6.如权利要求1所述的流量测试教学装置，其特征在于，所述水泵为变频水泵。
7.如权利要求1所述的流量测试教学装置，其特征在于，所述参考流量计为电磁流量计。
