本实用新型涉及一种谷子种植用灌溉装置，包括底座，底座下端面四角均设有万向轮，底座上端面后侧设有推杆，底座上端面设有箱体，箱体上端面后侧贯穿设有进水管，箱体前端面设有第一导管，箱体左右两端均设有第二导管，第一导管上开设有第一出水孔，两个第二导管上均开设有第二出水孔，第一出水孔和第二出水孔均间隔设置有多个，箱体前后端面分别设有第一泵体和第二泵体，第一泵体和第二泵体输入端均向内延伸贯穿至箱体内，第一泵体输出端和第一导管连接设置，第二泵体输出端和第二导管连接设置；第二导管的设计，提高灌溉效果；套管的设计，方便灌溉范围调节；粉碎箱的设计，方便粉碎加料，提高装置实用性。

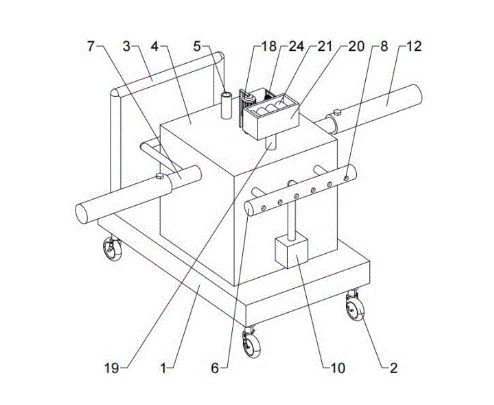

1.一种谷子种植用灌溉装置，包括底座（1），所述底座（1）下端面四角均设有万向轮（2），所述底座（1）上端面后侧设有推杆（3），其特征在于，所述底座（1）上端面设有箱体（4），所述箱体（4）上端面后侧贯穿设有进水管（5），所述箱体（4）前端面设有第一导管（6），所述箱体（4）左右两端均设有第二导管（7），所述第一导管（6）上开设有第一出水孔（8），两个所述第二导管（7）上均开设有第二出水孔（9），所述第一出水孔（8）和第二出水孔（9）均间隔设置有多个，所述箱体（4）前后端面分别设有第一泵体（10）和第二泵体（11），所述第一泵体（10）和第二泵体（11）输入端均向内延伸贯穿至所述箱体（4）内，所述第一泵体（10）输出端和所述第一导管（6）连接设置，所述第二泵体（11）输出端和所述第二导管（7）连接设置。
2.根据权利要求1所述的一种谷子种植用灌溉装置，其特征在于：两个所述第二导管（7）外侧端均滑动设有套管（12），两个所述套管（12）上均对应多个所述第二出水孔（9）开设有第三出水孔（13）。
3.根据权利要求2所述的一种谷子种植用灌溉装置，其特征在于：两个所述套管（12）上均开设有第一锁紧孔（14），两个所述第二导管（7）上均对应所述第一锁紧孔（14）开设有第二锁紧孔（15），所述第二锁紧孔（15）设置有多个，所述第一锁紧孔（14）和第二锁紧孔（15）通过螺栓连接。
4.根据权利要求1所述的一种谷子种植用灌溉装置，其特征在于：所述箱体（4）内部转动设有转轴（16），所述转轴（16）上设有搅拌杆（17），所述转轴（16）向上延伸贯穿所述箱体（4），所述转轴（16）上端连接设有旋转电机（18）。
5.根据权利要求1所述的一种谷子种植用灌溉装置，其特征在于：所述箱体（4）上端面前侧贯穿设有加料管（19），所述加料管（19）上端设有粉碎箱（20）。
6.根据权利要求5所述的一种谷子种植用灌溉装置，其特征在于：所述粉碎箱（20）内部转动设有粉碎辊（21），所述粉碎辊（21）设置有多个，多个所述粉碎辊（21）后端均设有连接轴（22），后侧所述连接轴（22）向后延伸贯穿所述粉碎箱（20），多个所述连接轴（22）之间设有驱动机构。
7.根据权利要求6所述的一种谷子种植用灌溉装置，其特征在于：所述驱动机构包括齿轮（23）和驱动电机（24），所述齿轮（23）设置有多个，多个所述齿轮（23）分别安装在所述连接轴（22）上，所述驱动电机（24）安装在一侧所述连接轴（22）后端。
