本实用新型涉及一种谷子种植用开沟装置，包括底座，所述底座上设有支架，所述支架一侧通过轨道结构滑动连接有升降架，所述升降架下端转动设有从动齿轮，所述从动齿轮啮合连接有两个L型的第一齿条，每个所述第一齿条内滑动设有限位杆，所述限位杆两端穿过第一齿轮均与升降架固定连接，每个所述第一齿条下端设有移动座，所述移动座下端设有开沟刀，所述从动齿轮上端设有转杆，所述转杆上端穿过升降架连接有驱动齿轮，所述转杆和驱动齿轮均与升降架转动连接，便于调节两个开沟刀之间的距离和开沟的深度，能对移动上来的粘附着泥土的开沟刀进行自动清洁，同时，能进行喷水雾降尘，喷头能够旋转，从而增加了降尘的面积。

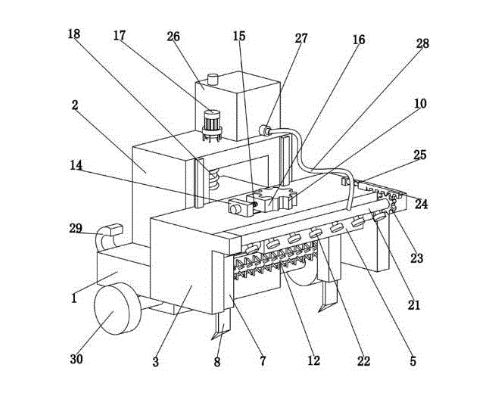

1.一种谷子种植用开沟装置，包括底座（1），其特征在于，所述底座（1）上设有支架（2），所述支架（2）一侧通过轨道结构滑动连接有升降架（3），所述升降架（3）下端转动设有从动齿轮（4），所述从动齿轮（4）啮合连接有两个L型的第一齿条（5），每个所述第一齿条（5）内滑动设有限位杆（6），所述限位杆（6）两端穿过第一齿轮均与升降架（3）固定连接，每个所述第一齿条（5）下端设有移动座（7），所述移动座（7）下端设有开沟刀（8），所述从动齿轮（4）上端设有转杆（9），所述转杆（9）上端穿过升降架（3）连接有驱动齿轮（10），所述转杆（9）和驱动齿轮（10）均与升降架（3）转动连接，所述底座（1）一侧活动设有移动架（11），所述移动架（11）上转动设有清洁刷（12），所述移动架（11）一侧设有第一电机（13），所述第一电机（13）驱动端穿过移动架（11）与清洁刷（12）固定连接。
2.根据权利要求1所述的一种谷子种植用开沟装置，其特征在于：所述升降架（3）上设有支撑板（14），所述支撑板（14）上螺纹连接有螺杆（15），所述螺杆（15）一端穿过支撑板（14）通过轴承转动连接有与驱动齿轮（10）相配合的卡块（16），所述卡块（16）通过轨道结构与升降架（3）滑动连接。
3.根据权利要求1所述的一种谷子种植用开沟装置，其特征在于：所述支架（2）上端设有第二电机（17），所述第二电机（17）驱动端穿过支架（2）连接有丝杠（18），所述丝杠（18）下端与底座（1）转动连接，所述丝杠（18）上与升降架（3）螺纹连接。
4.根据权利要求1所述的一种谷子种植用开沟装置，其特征在于：所述底座（1）一侧向内凹陷形成与移动架（11）和第一电机（13）相配合的放置室（19），所述放置室（19）内设有两个第一电动推杆（20），两个所述第一电动推杆（20）驱动端穿过放置室（19）与移动架（11）固定连接。
5.根据权利要求1所述的一种谷子种植用开沟装置，其特征在于：所述升降架（3）上转动设有喷管（21），所述喷管（21）外侧均匀设有多个喷头（22），所述喷管（21）上设有旋转齿轮（23），所述旋转齿轮（23）啮合连接有L型的第二齿条（24），所述第二齿条（24）通过轨道结构与升降架（3）滑动连接，所述第二齿条（24）一端设有第二电动推杆（25），所述第二电动推杆（25）设置在升降架（3）上。
6.根据权利要求5所述的一种谷子种植用开沟装置，其特征在于：所述支架（2）上端设有储水箱（26）和泵体（27），所述储水箱（26）、泵体（27）和喷管（21）之间分别连接有软管（28）。
7.根据权利要求1所述的一种谷子种植用开沟装置，其特征在于：所述底座（1）一侧对称设有两个牵引钩（29），所述底座（1）下端对称转动设有两个车轮（30）。
