本实用新型提出了一种筛板易于更换的液相色谱柱，包括柱体，所述柱体的填充有填料层，所述柱体为中空结构，所述柱体的两端设置有螺纹端口，所述柱体的内部插接有筛板，所述筛板顶面的边缘处固定连接有连接片，所述连接片的顶端固定连接有弹性片，所述弹性片勾在螺纹端口的端面上。本实用新型的优点在于：通过筛板、连接片、弹性片的配合设置，将筛板结构进行改进，筛板连接有连接片和弹性片，筛板塞入柱体内部后，弹性片勾在螺纹端口的端面上，并且弹性片是翘起的，在堵头安装后，弹性片被压平，堵头取走后，弹性片仍翘起，需要更换筛板时，只需要在柱体端口处通过弹性片提起连接片和筛板即可，筛板取出非常方便，从而可快速更换新筛板。

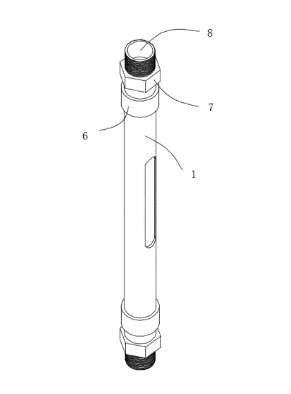

1.一种筛板易于更换的液相色谱柱，包括柱体(1)，所述柱体(1)的填充有填料层，其特征在于，所述柱体(1)为中空结构，所述柱体(1)的两端设置有螺纹端口(2)； 所述柱体(1)的内部插接有筛板(3)，所述筛板(3)顶面的边缘处固定连接有连接片(4)，所述连接片(4)的顶端固定连接有弹性片(5)，所述弹性片(5)勾在螺纹端口(2)的端面上，所述连接片(4)与弹性片(5)的夹角为锐角； 所述螺纹端口(2)处螺纹连接有堵头(6)，所述堵头(6)的端部固定连接有六角头(7)，所述六角头(7)的端部固定连接有接口(8)。
2.如权利要求1所述的一种筛板易于更换的液相色谱柱，其特征在于：所述柱体(1)为不锈钢材质，所述螺纹端口(2)位于柱体(1)的外表面。
3.如权利要求2所述的一种筛板易于更换的液相色谱柱，其特征在于：所述筛板(3)的形状与柱体(1)内部的形状相适配，所述筛板(3)与连接片(4)、弹性片(5)为一体结构。
4.如权利要求3所述的一种筛板易于更换的液相色谱柱，其特征在于：所述筛板(3)位于柱体(1)内部填料层的两端处，所述筛板(3)的材质为不锈钢。
5.如权利要求4所述的一种筛板易于更换的液相色谱柱，其特征在于：所述连接片(4)位于柱体(1)的内侧，所述弹性片(5)的端部被堵头(6)的内沿压平。
6.如权利要求5所述的一种筛板易于更换的液相色谱柱，其特征在于：所述堵头(6)、六角头(7)和接口(8)为一体结构。
