本实用新型公开了一种基于物联网的远程控制门锁，包括锁体外壳、锁体内壳、滑盖、服务器和移动终端，所述触摸按键的下方设置有指纹头，所述锁体外壳的外表面中部设置有刷卡模块，所述锁体内壳包括电池板、内把手和反锁旋钮，所述锁体外壳的内部下方设置有报警器，所述报警器的上方设置有锁栓驱动马达，所述主板上设置有单片机、通信模块、蓝牙模块、存储识别模块、WIFI模块和锁栓控制模块。该种实用新型设计合理，使用方便，非常适合物联网远程控制门锁，通过设置有指纹头和滑盖的配合操作方式，当指纹头识别出记录指纹时，滑盖自动打开，当指纹头无法识别指纹时，滑盖处于关闭状态，防止锁体被外界环境破坏或人为破坏，简单方便，适合广泛推广。

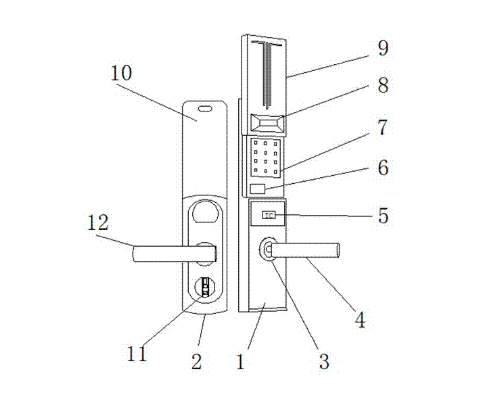

1.一种基于物联网的远程控制门锁，包括锁体外壳（1）、锁体内壳（2）、滑盖（9）、服务器（22）和移动终端（23），其特征在于：所述锁体外壳（1）的外表面与滑盖（9）之间设置有触摸按键（7），所述触摸按键（7）的下方设置有指纹头（6），所述锁体外壳（1）的外表面中部设置有刷卡模块（5），所述刷卡模块（5）的下方设置有装饰圈（3），所述锁体外壳（1）的外表面下方通过装饰圈（3）与外把手（4）的一端固定连接，所述锁体内壳（2）包括电池板（10）、内把手（12）和反锁旋钮（11），所述锁体内壳（2）的顶部设置有电池板（10），所述电池板（10）的下方固定连接有内把手（12），所述内把手（12）的下方设置有反锁旋钮（11），所述锁体外壳（1）的内部下方设置有报警器（13），所述报警器（13）的上方设置有锁栓驱动马达（14），所述锁栓驱动马达（14）的上方设置有主板（15），所述主板（15）上设置有单片机（16）、通信模块（18）、蓝牙模块（20）、存储识别模块（17）、WIFI模块（19）和锁栓控制模块（21），所述单片机（16）的下方设置有通信模块（18），所述通信模块（18）的下方设置有蓝牙模块（20），所述主板（15）的另一侧上设置有存储识别模块（17），所述存储识别模块（17）的下方设置有WIFI模块（19），所述WIFI模块（19）的下方设置有锁栓控制模块（21），所述锁栓控制模块（21）的输出端与锁栓驱动马达（14）的输入端电性连接。
2.根据权利要求1所述的一种基于物联网的远程控制门锁，其特征在于：所述移动终端（23）安装有门锁控制APP程序，所述门锁控制APP程序与通信模块（18）通过WIFI模块（19）无线连接。
3.根据权利要求1所述的一种基于物联网的远程控制门锁，其特征在于：所述锁体外壳（1）的外表面顶部设置有滑盖（9），所述滑盖（9）的底部设置有摄像装备（8）。
4.根据权利要求3所述的一种基于物联网的远程控制门锁，其特征在于：所述摄像装备（8）为针孔摄像机。
5.根据权利要求1所述的一种基于物联网的远程控制门锁，其特征在于：所述通信模块（18）与服务器（22）进行无线网络连接，所述服务器（22）与移动终端（23）进行无线网络连接。
