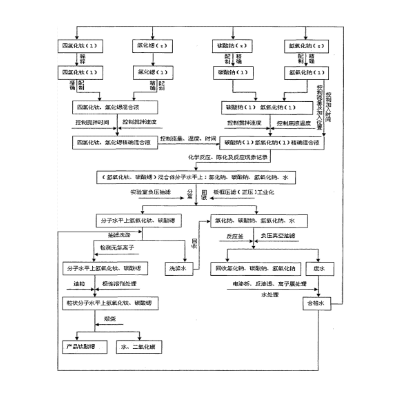

1.一种制备钛酸锶粉体的方法，其特征在于依次包括如下步骤：  (1)溶液配制：将四氯化钛用盐酸稀释，配制成四氯化钛的盐酸溶液；将氯化锶溶解于水中，配制成氯化锶水溶液；将所述配制好的氯化锶水溶液与所述的四氯化钛的盐酸溶液混合，得到含钛离子和锶离子的溶液，所述溶液中锶、钛元素的摩尔比大于1.00并不超过1.02；分别配制碳酸钠溶液和氢氧化钠溶液；  (2)化学沉淀：将所述的碳酸钠溶液和氢氧化钠溶液混合，作为沉淀剂溶液；将所述的含钛离子和锶离子的溶液与所述沉淀剂溶液进行混合，得到反应溶液，进行化学沉淀反应；反应完成后静置陈化；  (3)固液分离和洗涤：将化学沉淀反应得到的产物进行固液分离，对固体沉淀物进行反复洗涤；  (4)分散、干燥和煅烧：将洗涤好的沉淀物进行分散和干燥，之后煅烧，得到钛酸锶粉体；  其中，所述步骤1中配制的含钛离子和锶离子的溶液中，锶、钛离子的总浓度为0.4-0.6mol/L，所述步骤1中配制的碳酸钠溶液的浓度为10-17wt％，氢氧化钠溶液的浓度为1-3mol/L；  其中，所述步骤2中的含钛离子和锶离子的溶液与沉淀剂溶液的混合为，将钛离子和锶离子的溶液以2-3毫升/分钟的速度加入到盛有沉淀剂溶液的容器中，同时对该容器中的溶液进行快速搅拌或振荡；  其中，所述步骤4中采用乙二醇单丁醚分散剂进行沉淀物的分散。

2.根据权利要求1所述的制备钛酸锶粉体的方法，其中所述步骤2中：进行化学沉淀反应的碳酸钠与氯化锶的摩尔比控制在1.0-1.50的范围内；进行化学沉淀反应的氢氧化钠的用量为能够使钛离子完全被沉淀，并适当过量，将反应溶液的pH值控制在10以上。

3.根据权利要求1所述的制备钛酸锶粉体的方法，其中所述步骤2的中含钛离子和锶离子的溶液与沉淀剂溶液的混合、以及随后的化学沉淀反应均在室温下进行。

4.根据权利要求1所述的制备钛酸锶粉体的方法，其中所述步骤3中采用真空抽滤或板框压滤法进行固液分离。

5.根据权利要求1所述的制备钛酸锶粉体的方法，其中所述步骤3中对固体沉淀物的洗涤使用pH为7.0-8.0的低浓度碳酸氢钠溶液作为洗涤液，洗涤液中任选地加入体积百分比为0.2％-0.25％的分散剂。

6.根据权利要求1所述的制备钛酸锶粉体的方法，其中所述步骤4中的煅烧在880-950℃进行，煅烧时间为4-6小时。

7.根据权利要求1所述的制备钛酸锶粉体的方法，在所述步骤1中，采用将碳酸锶与盐酸反应并用水稀释的过程来制备氯化锶水溶液。

请联系平台

请联系平台
