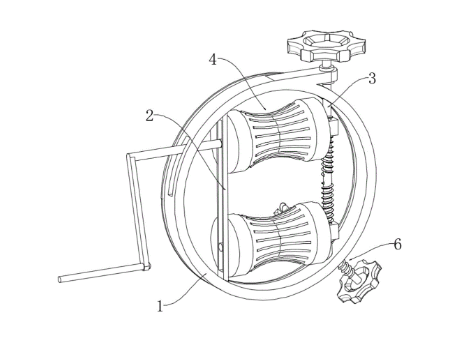

本实用新型属于电气工程施工技术领域，具体公开了一种电气工程用剥线装置，包括环架，环架内侧偏心固定设有限位滑槽，限位滑槽一侧平行设有第一螺杆，第一螺杆两端与环架转动连接，限位滑槽和第一螺杆之间设有滚压前行机构，环架一侧的平面上滑动设有滑块，滑块上设有换向精切机构，滑块外侧表面开设有凹槽，凹槽指向环架轴心。本实用新型能够减少对操作人员的体力需求以及减少可能发生的人身伤害风险，能有效避免在剥离过程中对电缆线芯的损伤，装置适用于大中型电缆，能够快速、准确地完成对保护层的环切与纵切，避免繁琐的切换过程，能够保证切割后的保护层与电缆线芯的快速分离，显著提高了电缆剥线作业的安全性、效率和精准性。
1.一种电气工程用剥线装置，包括环架（1），其特征在于：所述环架（1）内侧偏心固定设有限位滑槽（2），所述限位滑槽（2）一侧平行设有第一螺杆（3），所述第一螺杆（3）两端与环架（1）转动连接，所述限位滑槽（2）和第一螺杆（3）之间设有滚压前行机构（4），所述环架（1）一侧的平面上滑动设有滑块（5），所述滑块（5）上设有换向精切机构（6），所述滑块（5）外侧表面开设有凹槽（51），所述凹槽（51）指向环架（1）轴心。
2.根据权利要求1所述的一种电气工程用剥线装置，其特征在于：所述换向精切机构（6）包括转轴（61），所述转轴（61）紧贴滑动设于凹槽（51）内，所述转轴（61）的轴心贯穿设有第二螺杆（62），所述第二螺杆（62）与转轴（61）螺纹连接，所述滑块（5）内侧表面开设有滑孔（53），所述滑孔（53）与凹槽（51）同轴连通设置，所述第二螺杆（62）紧贴贯穿滑孔（53）后指向环架（1）轴心，所述第二螺杆（62）一端内部转动设有切割片（64），所述切割片（64）一侧设有尖楞（63），所述尖楞（63）与第二螺杆（62）固定连接，所述尖楞（63）的尖端朝向切割片（64），所述切割片（64）垂直于尖楞（63）的宽面，所述尖楞（63）与环架（1）轴心的最短距离等于切割片（64）与环架（1）轴心的最短距离，所述滑块（5）背朝环架（1）的一面外侧设有旋钮（65），所述旋钮（65）与滑块（5）螺纹连接，所述旋钮（65）能够深入到凹槽（51）内。
3.根据权利要求2所述的一种电气工程用剥线装置，其特征在于：所述滚压前行机构（4）包括升降块（41），所述升降块（41）对称套设于第一螺杆（3）外侧，两个升降块（41）分别与第一螺杆（3）上两个方向相反的螺纹段螺纹连接，所述升降块（41）一侧转动设有滚轴（42），两个滚轴（42）的轴心距离环架（1）轴心的垂直距离相同，所述滚轴（42）两端面的中心面穿过环架（1）轴心线的延长线，所述滚轴（42）一端与限位滑槽（2）一侧紧贴滑动设置，所述滚轴（42）一端中心的延伸段紧贴滑动设于限位滑槽（2）内，其中一个滚轴（42）一端同轴固定设有摇杆（45）。
4.根据权利要求3所述的一种电气工程用剥线装置，其特征在于：所述环架（1）一侧横向固定设有固定杆（11），所述第一螺杆（3）一端贯穿环架（1）后与固定杆（11）一端转动连接，所述环架（1）一端内环与外环表面开设有环形滑槽（12），所述滑块（5）朝向环架（1）的一面固定设有滑轨（52），所述滑轨（52）紧贴滑动设于环形滑槽（12）外侧，所述环架（1）一侧内外环表面贯通开设有活动槽（13），所述摇杆（45）在活动槽（13）内滑动。
5.根据权利要求4所述的一种电气工程用剥线装置，其特征在于：所述滚轴（42）侧表面开设有弧形凹陷（43），所述滚轴（42）在弧形凹陷（43）表面阵列固定设有条形凸起（44）。
6.根据权利要求5所述的一种电气工程用剥线装置，其特征在于：所述第一螺杆（3）一端同轴固定设有第一旋轮（31），所述第二螺杆（62）一端同轴固定设有第二旋轮（66）。
