本实用新型属于甜菜种植技术领域，尤其为一种用于甜菜种植用施肥装置，包括支撑框架，所述支撑框架底端固定连接有连接框，所述支撑框架顶端固定连接有蓄肥仓，所述蓄肥仓内部开设有存放腔，所述蓄肥仓内部转动有搅拌架，所述蓄肥仓一侧固定连接有导向管，所述导向管一侧固定连接有安装平台，所述导向管底端固定连接有连接管，所述连接管两侧均转动连接有撒肥盘，所述导向管底端转动连接有连动辊，所述连动辊外侧固定连接有拨洒片；通过导向管和连动辊等部件的配合，使得在对农田进行施肥的过程中，通过对土壤两次的抛洒动作，可以完成在施肥后对土壤进行翻耙的工作，且可以将土地填平，达到减少工作人员劳动强度，提升作业效率的目的。

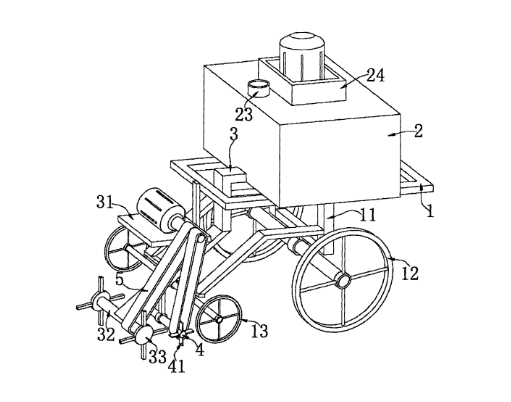

1.一种用于甜菜种植用施肥装置，包括支撑框架(1)，其特征在于：所述支撑框架(1)底端固定连接有连接框(11)，所述支撑框架(1)顶端固定连接有蓄肥仓(2)，所述蓄肥仓(2)内部开设有存放腔(21)，所述蓄肥仓(2)内部转动有搅拌架(22)，所述蓄肥仓(2)一侧固定连接有导向管(3)，所述导向管(3)一侧固定连接有安装平台(31)，所述导向管(3)底端固定连接有连接管(32)，所述连接管(32)两侧均转动连接有撒肥盘(33)，所述导向管(3)底端转动连接有连动辊(4)，所述连动辊(4)外侧固定连接有拨洒片(41)，所述拨洒片(41)位置与所述撒肥盘(33)对应。
2.根据权利要求1所述的一种用于甜菜种植用施肥装置，其特征在于：所述连接框(11)内侧转动连接有后段滚轮(12)和前段滚轮(13)。
3.根据权利要求1所述的一种用于甜菜种植用施肥装置，其特征在于：所述蓄肥仓(2)顶端固定连接有导料口(23)，所述导料口(23)和所述存放腔(21)相连通。
4.根据权利要求1所述的一种用于甜菜种植用施肥装置，其特征在于：所述蓄肥仓(2)顶端固定连接有固定框(24)。
5.根据权利要求1所述的一种用于甜菜种植用施肥装置，其特征在于：所述连接管(32)和所述连动辊(4)外侧均转动连接有传动带(5)。
