本实用新型公开了一种奶牛疾病防控消毒液喷洒装置，涉及喷洒装置技术领域，包括喷洒推车，所述喷洒推车的顶部固定安装有储存箱，所述储存箱的一侧活动连接有调节箱，所述调节箱的一侧开设有滑轨，所述滑轨的内部活动安装有移动块，所述移动块的顶部设置有喷淋板。本实用新型通过伸缩柱、连接轴、活动块、喷淋管、滑轨和移动块相互配合，解决了喷洒机构的喷淋范围有限，无法完全的喷洒，从而影响喷洒装置便捷使用的问题，达到调节喷淋的功能，利用滑轨和移动块配合，进行水平移动，伸缩柱推动活动块，使得活动块在连接轴外侧转动调节，达到上下调节角度的功能，有利于装置便捷的喷淋。

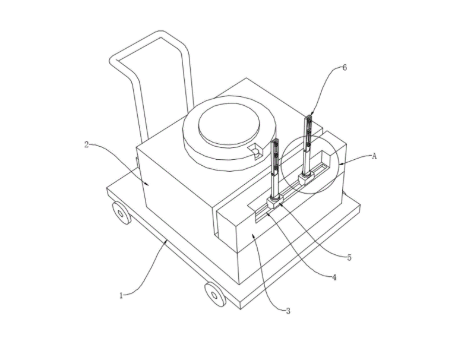

1.一种奶牛疾病防控消毒液喷洒装置，包括喷洒推车(1)，其特征在于：所述喷洒推车(1)的顶部固定安装有储存箱(2)，所述储存箱(2)的一侧活动连接有调节箱(3)，所述调节箱(3)的一侧开设有滑轨(4)，所述滑轨(4)的内部活动安装有移动块(5)，所述移动块(5)的顶部设置有喷淋板(6)； 所述喷淋板(6)内腔的底部固定安装有连接轴(61)，所述连接轴(61)的外侧活动安装有活动块(62)，所述活动块(62)的一侧设置有调节机构； 所述活动块(62)的内部活动安装有喷淋管(63)，所述活动块(62)的表面固定安装有喷头(64)，所述喷头(64)的外侧设置有防护机构。
2.根据权利要求1所述的一种奶牛疾病防控消毒液喷洒装置，其特征在于：所述调节机构包括推顶块，所述推顶块的一端活动安装有伸缩柱(65)，所述伸缩柱(65)的另一端固定安装在喷淋板(6)的内壁。
3.根据权利要求1所述的一种奶牛疾病防控消毒液喷洒装置，其特征在于：所述喷淋板(6)的底部固定安装有连接块(53)，所述连接块(53)底部的外侧活动安装有调节轴(52)。
4.根据权利要求3所述的一种奶牛疾病防控消毒液喷洒装置，其特征在于：所述调节轴(52)的底部活动安装有基座(51)，所述基座(51)的底部固定安装在移动块(5)的顶部。
5.根据权利要求1所述的一种奶牛疾病防控消毒液喷洒装置，其特征在于：所述喷淋管(63)的底部固定连接在移动块(5)的内部，所述移动块(5)的一侧固定连接在储存箱(2)的一侧。
6.根据权利要求1所述的一种奶牛疾病防控消毒液喷洒装置，其特征在于：所述防护机构包括固定轴(641)，所述固定轴(641)的外侧固定连接有加固板(642)。
7.根据权利要求1所述的一种奶牛疾病防控消毒液喷洒装置，其特征在于：所述喷头(64)的外侧固定安装有防护套(643)，所述防护套(643)的一侧固定安装在加固板(642)的一端。
