本实用新型公开了一种沙质土壤土样采集标准坑防塌陷多功能便携装置，包括可拼接隔土板材、连接轴、抽拉式取土板、契合底、提手和连接组件，可拼接隔土板材的数量为多个，多个可拼接隔土板材下部均为刃状结构，每块可拼接隔土板材的两端均设置有连接轴，可拼接隔土板材的底部设置有契合底，契合底的大小和四块可拼接隔土板材所围城的区域大小相同，提手的数量为两个，两个提手设置在可拼接隔土板材的外侧，提手的形状为半圆形，且提手可以90°旋转，该沙质土壤土样采集标准坑防塌陷多功能便携装置，解决背景技术中提出的装置为一体式设计，在野外实验运输过程中所占空间较大，给运输过程带来诸多不便的问题。

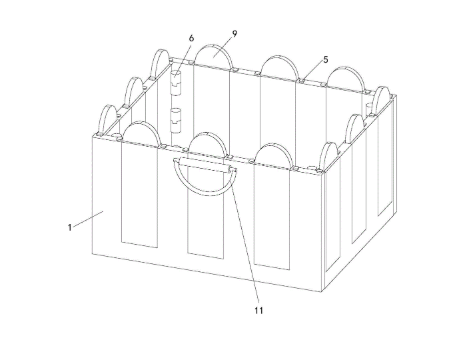

1.一种沙质土壤土样采集标准坑防塌陷多功能便携装置，其特征在于，包括： 可拼接隔土板(1)材，所述可拼接隔土板(1)材的数量为多个，多个所述可拼接隔土板(1)材下部均为刃状结构(3)； 连接轴(6)，每块所述可拼接隔土板(1)材的两端均设置有所述连接轴(6)，用于对多个所述可拼接隔土板(1)材进行拆卸与拼接； 抽拉式取土板，所述抽拉式取土板滑动设置在所述可拼接隔土板(1)材中； 契合底(10)，所述可拼接隔土板(1)材的底部设置有所述契合底(10)，所述契合底(10)的大小和四块所述可拼接隔土板(1)材所围城的区域大小相同； 提手(11)，所述提手(11)的数量为两个，两个所述提手(11)设置在所述可拼接隔土板(1)材的外侧，所述提手(11)的形状为半圆形，且所述提手(11)可以90°旋转； 连接组件，所述连接组件设置在所述可拼接隔土板(1)材上。
2.根据权利要求1所述的一种沙质土壤土样采集标准坑防塌陷多功能便携装置，其特征在于，所述可拼接隔土板(1)材上带有以厘米为单位的刻度板(2),其以5cm为一个计量线进行划分。
3.根据权利要求2所述的一种沙质土壤土样采集标准坑防塌陷多功能便携装置，其特征在于，所述连接组件包括： 连接孔(4)，所述可拼接隔土板(1)材的下部为刃状结构(3)，且在所述可拼接隔土板(1)材上开设有所述连接孔(4)； U形旋转卡扣，所述U形旋转卡扣设置在所述可拼接隔土板(1)材的上部。
4.根据权利要求3所述的一种沙质土壤土样采集标准坑防塌陷多功能便携装置，其特征在于，所述连接轴(6)包括： 突出结构(7)，所述连接轴(6)的上部为突出结构(7)； 凹陷结构(8)，所述连接轴(6)的下部为凹陷结构(8)，所述可拼接隔土板(1)材通过突出结构(7)和凹陷结构(8)进行拼接。
5.根据权利要求4所述的一种沙质土壤土样采集标准坑防塌陷多功能便携装置，其特征在于，所述抽拉式取土板的底部有和所述可拼接隔土板(1)材底部相契合的刃状结构(3)。
6.根据权利要求5所述的一种沙质土壤土样采集标准坑防塌陷多功能便携装置，其特征在于，还包括连接结构，所述连接结构设置在所述契合底(10)上。
