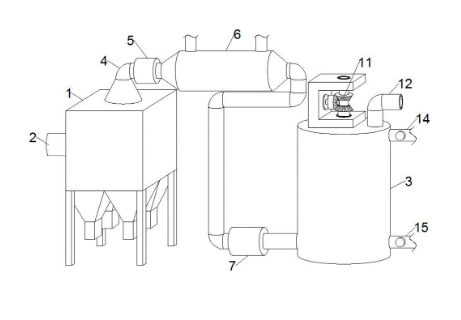

1.一种锅炉烟气净化装置，包括布袋除尘器(1)，其特征在于：所述布袋除尘器(1)与锅炉排烟管(2)连接，布袋除尘器(1)一侧设置有烟气净化罐(3)，烟气净化罐(3)与布袋除尘器(1)之间通过导气管(4)连接，导气管(4)上设置有风机(5)、热回收利用组件(6)和压缩机(7)，导气管(4)的一端固定设置有穿插于烟气净化罐(3)的锥形排气口(8)，烟气净化罐(3)内部的底端固定设置有第一烟气分散盘(9)，第一烟气分散盘(9)上开设有若干烟气分散孔(10)，烟气净化罐(3)的顶端固定设置有驱动机构(11)和排气管(12)，烟气净化罐(3)的内部设置有与驱动机构(11)连接的烟气切割破碎组件(13)。

2.根据权利要求1所述的一种锅炉烟气净化装置，其特征在于：所述烟气净化罐(3)一侧的顶端固定设置有净化液进液管(14)，烟气净化罐(3)一侧的底端固定设置有净化液排液管(15)，净化液进液管(14)和净化液排液管(15)上均设置有阀门。

3.根据权利要求1所述的一种锅炉烟气净化装置，其特征在于：所述驱动机构(11)由U型支撑座(16)、驱动电机(17)、驱动斜齿轮(18)、从动斜齿轮一(19)、从动斜齿轮二(20)、中空驱动轴(21)和内驱动轴(22)构成，U型支撑座(16)固定连接于烟气净化罐(3)的顶端，驱动电机(17)固定连接于U型支撑座(16)内部的一侧，驱动斜齿轮(18)固定连接于驱动电机(17)的输出轴，中空驱动轴(21)穿插于U型支撑座(16)和烟气净化罐(3)并与其通过轴承转动连接，从动斜齿轮一(19)与中空驱动轴(21)固定连接，内驱动轴(22)穿插于U型支撑座(16)和中空驱动轴(21)并通过轴承与其转动连接，从动斜齿轮二(20)与内驱动轴(22)固定连接，从动斜齿轮一(19)和从动斜齿轮二(20)均与驱动斜齿轮(18)啮合连接。

4.根据权利要求3所述的一种锅炉烟气净化装置，其特征在于：所述烟气切割破碎组件(13)由第一切割盘(23)和第二切割盘(24)构成，第一切割盘(23)固定连接于中空驱动轴(21)的底端，第二切割盘(24)固定连接于内驱动轴(22)的底端，第二切割盘(24)位于第一切割盘(23)的底部，第一切割盘(23)和第二切割盘(24)均为水平式结构。

5.根据权利要求1所述的一种锅炉烟气净化装置，其特征在于：所述热回收利用组件(6)由储水罐(25)、第二烟气分散盘(26)、烟气汇流盘(27)和烟气分流管(28)构成，储水罐(25)与导气管(4)固定连接，第二烟气分散盘(26)和烟气汇流盘(27)分别密封连接于储水罐(25)内部的两端并与导气管(4)连通，烟气分流管(28)固定连接于第二烟气分散盘(26)和烟气汇流盘(27)之间，储水罐(25)顶端的两侧分别设置有进水管和排水管。
