本发明属于植物病害检测技术领域，具体涉及一种方便采样的植物病害检测装置。所述检测装置包括检测仪，所述检测仪的外壁上开设有检测口，所述检测仪的上侧固定连接有固定筒，所述固定筒的内壁上滑动连接有粗滤板与细滤板，所述固定筒的内部设置有破碎机构与防堵塞机构，所述固定筒的外壁上设置有辅助排料机构。该方便采样的植物病害检测装置通过破碎机构的使用，使电机的输出轴在带动转轴进行转动时，破碎刀一与破碎刀二能够进行相反方向的转动，并且破碎刀一与破碎刀具有转速差，形成剪切作用，提高植物的破碎效果，植物破碎后的汁液能够通过出液口自动流动至检测口中，方便对植物汁液的采样收集，提高检测结果准确性。

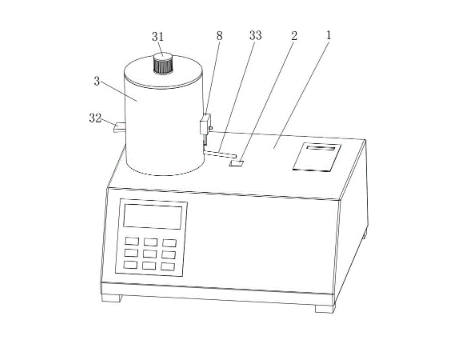

1.一种方便采样的植物病害检测装置，包括检测仪（1），其特征在于：所述检测仪（1）的外壁上开设有检测口（2），所述检测仪（1）的上侧固定连接有固定筒（3），所述固定筒（3）的内壁上滑动连接有粗滤板（4）与细滤板（5），所述细滤板（5）的下侧固定连接有凹口环（51），所述固定筒（3）的内部设置有破碎机构（6）与防堵塞机构（7），所述固定筒（3）的外壁上设置有辅助排料机构（8），所述破碎机构（6）包括： 转轴（61），所述转轴（61）贯穿转动组件（62），所述转动组件（62）的下侧设置有伸缩杆（63），所述伸缩杆（63）的底部固定连接有套环一（64），所述套环一（64）的外壁上固定连接有破碎刀一（65）； 套环二（66），所述套环二（66）套接在转轴（61）的外壁上，所述套环二（66）的外壁上固定连接有破碎刀二（67）； 连杆（68），所述连杆（68）固定连接在转轴（61）的底部，所述连杆（68）远离转轴（61）的一端固定连接有转动轮（69）； 其中，所述转动组件（62）包括齿环（621），所述齿环（621）被转轴（61）贯穿且与转轴（61）转动连接，所述齿环（621）转动连接在固定筒（3）盖板的下侧，所述转轴（61）贯穿齿轮一（622）且与齿轮一（622）固定连接，所述齿轮一（622）啮合有齿轮二（623），所述齿轮二（623）与齿环（621）啮合，所述齿轮二（623）的上侧转动连接有固定杆（624），且固定杆（624）固定连接在固定筒（3）盖板的下侧，所述转轴（61）的外壁上固定连接有方块（611），所述套环二（66）的内壁上开设有方槽（661），且方块（611）与方槽（661）滑动连接，所述防堵塞机构（7）包括支撑块（71），所述支撑块（71）固定连接在固定筒（3）的内壁上，所述支撑块（71）的上侧固定连接有套杆（72），所述套杆（72）套接有支撑杆（73），所述支撑杆（73）的顶部与细滤板（5）固定连接，所述支撑杆（73）的外壁上固定连接有滑环（74），且滑环（74）滑动连接在套杆（72）的内壁上，所述滑环（74）与套杆（72）的内壁通过复位弹簧弹性连接，所述支撑杆（73）的底部固定连接有连接块（75），所述辅助排料机构（8）包括气仓（81），所述气仓（81）中活塞连接有活塞块（82），所述气仓（81）的外壁上开设有单向进气口（83）与单向出气口（84），所述活塞块（82）的下侧固定连接有L杆（85），所述L杆（85）远离活塞块（82）的一端与连接块（75）固定连接。
2.根据权利要求1所述的方便采样的植物病害检测装置，其特征在于：所述粗滤板（4）的下侧与细滤板（5）的上侧均为倾斜设置，且粗滤板（4）的下侧与细滤板（5）的上侧平行。
3.根据权利要求1所述的方便采样的植物病害检测装置，其特征在于：所述连接块（75）的外壁上固定连接有直杆（76），所述直杆（76）的外壁上固定连接有圆杆（77），所述圆杆（77）滑动连接在敲击杆（78）的直槽口中，所述敲击杆（78）铰接有支撑架（79），且支撑架（79）固定连接在支撑块（71）的外壁上，所述敲击杆（78）的顶部固定连接有弹性球（710）。
4.根据权利要求1所述的方便采样的植物病害检测装置，其特征在于：所述固定筒（3）的外壁上开设有通槽，且L杆（85）贯穿通槽，所述L杆（85）的外壁上固定连接有挡板（86），且挡板（86）与固定筒（3）的外壁滑动连接。
5.根据权利要求1所述的方便采样的植物病害检测装置，其特征在于：所述固定筒（3）的盖板上固定连接有电机（31），且电机（31）的输出轴与转轴（61）固定连接，所述固定筒（3）的外壁上开设有排渣口（32）与出液口（33），且出液口（33）上设置有开关阀。
