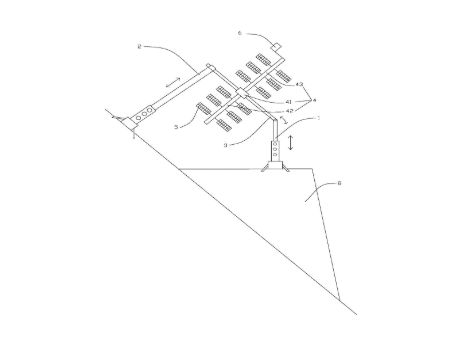

1.一种坡面集沙装置，其特征在于，其包括：第一伸缩机构(1)、第二伸缩机构(2)、支撑杆(3)、转动杆(4)、风向标(6)和集沙器(5)，其中， 所述第一伸缩机构(1)竖直设置，所述第二伸缩机构(2)倾斜设置，所述支撑杆(3)位于所述第一伸缩机构(1)与所述第二伸缩机构(2)之间； 所述支撑杆(3)的A端与所述第一伸缩机构(1)的顶部铰接并形成转动支点；所述支撑杆(3)的B端与所述第二伸缩机构(2)的顶部可拆卸连接，在所述第二伸缩机构(2)的作用下，所述支撑杆(3)以所述转动支点为圆心作圆弧运动； 所述转动杆(4)的中部通过转动轴承(41)活动套设于所述支撑杆(3)上，所述转动杆(4)具有第一安装部(42)和第二安装部(43)，所述第一安装部(42)和所述第二安装部(43)分别位于所述转动轴承(41)的两侧，所述第一安装部(42)上设置有集沙器(5)，所述第二安装部(43)上设置有风向标(6)。

2.根据权利要求1所述的坡面集沙装置，其特征在于，所述第一伸缩机构(1)包括第一伸缩杆(11)和具有顶部开口的第一伸缩套筒(12)，所述第一伸缩杆(11)的A端伸入所述第一伸缩套筒(12)的顶部开口内，且第一伸缩杆(11)的A端通过第一掣动机构(13)与所述第一伸缩套筒(12)固定连接；所述第一伸缩杆(11)的B端与所述支撑杆(3)的A端铰接并形成转动支点； 所述第二伸缩机构(2)包括第二伸缩杆(21)和具有顶部开口的第二伸缩套筒(22)，所述第二伸缩杆(21)的A端伸入所述第二伸缩套筒(22)的顶部开口内，且第二伸缩杆(21)的A端通过第二掣动机构(23)与所述第二伸缩套筒(22)固定连接；所述第二伸缩杆(21)的B端设有支撑头(7)，所述第二伸缩杆(21)通过所述支撑头(7)与所述支撑杆(3)的B端可拆卸连接。

3.根据权利要求2所述的坡面集沙装置，其特征在于，所述第一掣动机构(13)包括设置于所述第一伸缩杆(11)上的第一弹簧按钮(131)和贯穿设置在第一伸缩套筒(12)上的若干第一定位孔(132)，若干所述第一定位孔(132)沿所述第一伸缩套筒(12)的长度方向间隔分布，所述第一弹簧按钮(131)与所述第一定位孔(132)一一对应； 所述第二掣动机构(23)包括设置于所述第二伸缩杆(21)上的第二弹簧按钮(231)和贯穿设置在第二伸缩套筒(22)上的若干第二定位孔(232)，若干所述第二定位孔(232)沿所述第二伸缩套筒(22)的长度方向间隔分布，所述第二弹簧按钮(231)与所述第二定位孔(232)一一对应。

4.根据权利要求2所述的坡面集沙装置，其特征在于，所述支撑头(7)的表面开设有U型安装槽(71)，所述支撑头(7)通过所述U型安装槽(71)与所述支撑杆(3)卡接。

5.根据权利要求4所述的坡面集沙装置，其特征在于，所述U型安装槽(71)的底部设置有防滑垫(72)。

6.根据权利要求4所述的坡面集沙装置，其特征在于，所述U型安装槽(71)具有第一内壁(73)和第二内壁(74)，所述第一内壁(73)和所述第二内壁(74)相对设置，所述第一内壁(73)上设置有第一卡位凸起(75)，所述第二内壁(74)上设置有第二卡位凸起(76)。

7.根据权利要求6所述的坡面集沙装置，其特征在于，所述第一卡位凸起(75)为弹性第一卡位凸起；所述第二卡位凸起(76)为弹性第二卡位凸起。

8.根据权利要求2所述的坡面集沙装置，其特征在于，所述第一伸缩套筒(12)的外侧壁上还固定设置有若干第一支撑脚(14)，若干所述第一支撑脚(14)沿所述第一伸缩套筒(12)的外圆周方向间隔环绕设置； 所述第二伸缩套筒(22)的外侧壁上还固定设置有若干第二支撑脚(24)，若干所述第二支撑脚(24)沿所述第二伸缩套筒(22)的外圆周方向间隔环绕设置。

9.根据权利要求1所述的坡面集沙装置，其特征在于，所述集沙器(5)的数量为多个，多个所述集沙器(5)分别设置于所述第一安装部(42)上和所述第二安装部(43)上。

10.根据权利要求1所述的坡面集沙装置，其特征在于，还包括坡面安装台(8)，所述第一伸缩机构(1)固定设置于所述坡面安装台(8)上。
