1.一种燕麦中水溶性膳食纤维素含量的测定装置，其特征在于，包括： 支撑部件（10）； 反应外筒（20），其安装在所述支撑部件（10）的中心部上，所述反应外筒（20）的底部中心处开设有转动孔（201）； 旋转式分离机构（30），其由燕麦容纳部分和驱动部分所构成，且所述燕麦容纳部分可拆卸的安装在驱动部分上，所述燕麦容纳部分用于容纳待检测的碎状燕麦，所述驱动部分安装在支撑部件（10）的下表面的中心部上，所述燕麦容纳部分安装在反应外筒（20）内； 所述旋转式分离机构（30）的驱动部分包括驱动电机（301），所述驱动电机（301）固定安装在支撑盘（101）的下表面的中心处，所述驱动电机（301）的输出轴由转动孔（201）穿入到反应外筒（20）的内腔中； 其中，所述驱动电机（301）的输出轴的外径与转动孔（201）的内径相等； 所述旋转式分离机构（30）的驱动部分还包括法兰盘（303），所述法兰盘（303）固定安装在驱动电机（301）的输出轴的顶部； 在所述法兰盘（303）安装到驱动电机（301）的输出轴上后，所述法兰盘（303）处于反应外筒（20）的内腔中； 所述旋转式分离机构（30）的燕麦容纳部分包括镂空式反应内筒（302），所述镂空式反应内筒（302）由镂空筒壳（3021）以及固定安装在镂空筒壳（3021）底部的圆形铁制底座（3022）所构成； 所述圆形铁制底座（3022）和法兰盘（303）之间设置有锁合结构，所述圆形铁制底座（3022）和法兰盘（303）通过锁合结构可拆卸的连接； 所述镂空式反应内筒（302）和反应外筒（20）之间还形成有一个呈环形的上清液剥离腔室； 所述镂空筒壳（3021）的侧壁上开设有若干个分离微孔（30211）； 所述镂空筒壳（3021）的内腔侧壁中插接安装有环状筛网（40），所述环状筛网（40）的侧壁上具有若干个筛分微孔，每个所述筛分微孔的内径均小于分离微孔（30211）； 反应溶剂供料机构（60），其安装在所述支撑部件（10）的边缘上，且所述反应溶剂供料机构（60）能够与反应外筒（20）相连，并向反应外筒（20）内灌装反应溶剂； 灌装在所述反应外筒（20）内的反应溶剂能够与旋转式分离机构（30）的燕麦容纳部分中的碎状燕麦进行反应，并生成沉淀物和上清液； 在反应时，所述旋转式分离机构（30）的驱动部分能够使燕麦容纳部分在反应外筒（20）内进行高速旋转，利用旋转的离心力使燕麦容纳部分中的沉淀物和上清液进行分离； 调控式排液组件，其安装在所述反应外筒（20）的下部；以及 废液收集组件，其设置在所述调控式排液组件的排液端下方。

2.根据权利要求1所述的一种燕麦中水溶性膳食纤维素含量的测定装置，其特征在于：所述支撑部件（10）包括支撑盘（101），所述支撑盘（101）的下表面的边缘上固定安装有环状支架（102），所述支撑盘（101）的中心部上开设有安装孔（1011），所述反应外筒（20）的底部固定安装在安装孔（1011）内，且在固定后，所述反应外筒（20）的底部端面与支撑盘（101）的下表面相平齐。

3.根据权利要求2所述的一种燕麦中水溶性膳食纤维素含量的测定装置，其特征在于：所述锁合结构包括圆周式开设在法兰盘（303）边缘上的多个定位孔（3031），以及圆周式的固定安装在圆形铁制底座（3022）下表面边缘上的多个定位销杆（3023）； 每个所述定位销杆（3023）的位置与定位孔（3031）逐一对应； 在锁合固定时，每个所述定位销杆（3023）均插接安装在对应的定位孔（3031）内。

4.根据权利要求3所述的一种燕麦中水溶性膳食纤维素含量的测定装置，其特征在于：所述法兰盘（303）的上表面的内侧还开设有环状嵌装槽（3032），所述环状嵌装槽（3032）内嵌装有环状磁铁（50），在嵌装后，所述环状磁铁（50）与环状嵌装槽（3032）固定连接，且所述环状磁铁（50）的顶部端面与法兰盘（303）的顶部端面相平齐； 在所述圆形铁制底座（3022）的下表面与法兰盘（303）的顶部端面相贴合时，所述圆形铁制底座（3022）能够被环状磁铁（50）吸附固定。

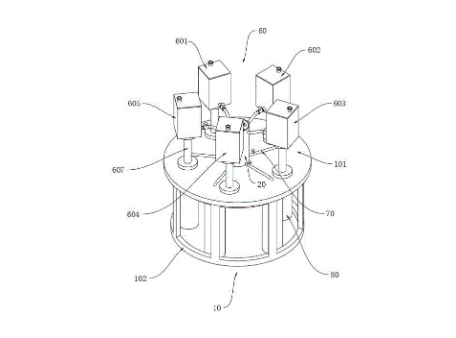

5.根据权利要求2所述的一种燕麦中水溶性膳食纤维素含量的测定装置，其特征在于：所述反应外筒（20）的侧壁上部圆周式的开设有多个上通孔（202）； 所述反应溶剂供料机构（60）包括圆周式分布在支撑盘（101）上方的石油醚溶剂储存箱（601）、乙醇溶液储存箱（602）、淀粉酶混合溶液储存箱（603）、蛋白酶混合溶液储存箱（604）以及葡萄糖混合溶液储存箱（605），所述石油醚溶剂储存箱（601）、乙醇溶液储存箱（602）、淀粉酶混合溶液储存箱（603）、蛋白酶混合溶液储存箱（604）以及葡萄糖混合溶液储存箱（605）在支撑盘（101）的上方以圆周的形式等距分布； 其中，每个所述上通孔（202）分别与石油醚溶剂储存箱（601）、乙醇溶液储存箱（602）、淀粉酶混合溶液储存箱（603）、蛋白酶混合溶液储存箱（604）以及葡萄糖混合溶液储存箱（605）的位置相互对应； 所述石油醚溶剂储存箱（601）在朝向反应外筒（20）的一侧侧壁底部固定安装有石油醚溶剂储存箱排液口（6011），所述石油醚溶剂储存箱排液口（6011）与石油醚溶剂储存箱（601）的内腔相连通，所述石油醚溶剂储存箱排液口（6011）上连通有石油醚溶剂供料管（6012），所述石油醚溶剂供料管（6012）在远离石油醚溶剂储存箱（601）的一端插接安装在朝向石油醚溶剂储存箱（601）的上通孔（202）内； 所述石油醚溶剂供料管（6012）上安装有石油醚溶剂输料管阀门（6013）； 所述乙醇溶液储存箱（602）在朝向反应外筒（20）的一侧侧壁底部上固定安装有乙醇溶液储存箱排液口（6021），所述乙醇溶液储存箱排液口（6021）与乙醇溶液储存箱（602）的内腔相连通，所述乙醇溶液储存箱排液口（6021）上连通有乙醇溶液供料管（6022），所述乙醇溶液供料管（6022）在远离乙醇溶液储存箱（602）的一端插接安装在朝向乙醇溶液储存箱（602）的上通孔（202）内； 所述乙醇溶液供料管（6022）上安装有乙醇溶液供料管阀门（6023）； 所述淀粉酶混合溶液储存箱（603）在朝向反应外筒（20）的一侧侧壁底部上固定安装有淀粉酶混合溶液储存箱排液口（6031），所述淀粉酶混合溶液储存箱排液口（6031）与淀粉酶混合溶液储存箱（603）的内腔相连通，所述淀粉酶混合溶液储存箱排液口（6031）上连通有淀粉酶混合溶液供料管（6032），所述淀粉酶混合溶液供料管（6032）在远离淀粉酶混合溶液储存箱（603）的一端插接安装在朝向淀粉酶混合溶液储存箱（603）的上通孔（202）内； 所述淀粉酶混合溶液供料管（6032）上安装有淀粉酶混合溶液供料管阀门（6033）； 所述蛋白酶混合溶液储存箱（604）在朝向反应外筒（20）的一侧侧壁底部上固定安装有蛋白酶混合溶液储存箱排液口（6041），所述蛋白酶混合溶液储存箱排液口（6041）与蛋白酶混合溶液储存箱（604）的内腔相连通，所述蛋白酶混合溶液储存箱排液口（6041）上连通有蛋白酶混合溶液供料管（6042），所述蛋白酶混合溶液供料管（6042）在远离蛋白酶混合溶液储存箱（604）的一端插接安装在朝向蛋白酶混合溶液储存箱（604）的上通孔（202）内； 所述蛋白酶混合溶液供料管（6042）上安装有蛋白酶混合溶液供料管阀门（6043）； 所述葡萄糖混合溶液储存箱（605）在朝向反应外筒（20）的一侧侧壁底部上固定安装有葡萄糖混合溶液储存箱排液口（6051），所述葡萄糖混合溶液储存箱排液口（6051）与葡萄糖混合溶液储存箱（605）的内腔相连通，所述葡萄糖混合溶液储存箱排液口（6051）上连通有葡萄糖混合溶液供料管（6052），所述葡萄糖混合溶液供料管（6052）在远离葡萄糖混合溶液储存箱（605）的一端插接安装在朝向葡萄糖混合溶液储存箱（605）的上通孔（202）内； 所述葡萄糖混合溶液供料管（6052）上安装有葡萄糖混合溶液供料管阀门（6053）； 其中，所述石油醚溶剂供料管（6012）、乙醇溶液供料管（6022）、淀粉酶混合溶液供料管（6032）、蛋白酶混合溶液供料管（6042）以及葡萄糖混合溶液供料管（6052）的外侧一端的高度均大于内侧一端的高度； 所述石油醚溶剂储存箱（601）、乙醇溶液储存箱（602）、淀粉酶混合溶液储存箱（603）、蛋白酶混合溶液储存箱（604）以及葡萄糖混合溶液储存箱（605）的顶部均固定安装有装料口（606）； 所述石油醚溶剂储存箱（601）、乙醇溶液储存箱（602）、淀粉酶混合溶液储存箱（603）、蛋白酶混合溶液储存箱（604）以及葡萄糖混合溶液储存箱（605）的底部均固定安装有工字型支架（607），每个所述工字型支架（607）的底部均与支撑盘（101）的上表面固定连接。

6.根据权利要求2所述的一种燕麦中水溶性膳食纤维素含量的测定装置，其特征在于：所述支撑盘（101）的边缘处圆周式的开设有多个穿插孔（1012）； 所述反应外筒（20）的侧壁下部圆周式的开设有多个下通孔（203），每个所述下通孔（203）均与反应外筒（20）的内腔底部相切； 所述调控式排液组件由多个L型废液排料管（70）所构成，每个所述L型废液排料管（70）在朝向反应外筒（20）的一端为进液端，每个所述L型废液排料管（70）的进液端均插接安装在对应的下通孔（203）内，在插接后，每个所述L型废液排料管（70）均与对应的下通孔（203）固定连接，且多个所述L型废液排料管（70）圆周式的分布在反应外筒（20）的下部； 每个所述L型废液排料管（70）在远离反应外筒（20）的一端为排液端，每个所述L型废液排料管（70）的排液端由对应的穿插孔（1012）向下穿出； 每个所述L型废液排料管（70）上均安装有废液排料管阀门（701）。

7.根据权利要求6所述的一种燕麦中水溶性膳食纤维素含量的测定装置，其特征在于：所述废液收集组件由多个废液回收筒（80）所构成，每个所述废液回收筒（80）与L型废液排料管（70）逐一对应，每个所述废液回收筒（80）均放置在所对应的L型废液排料管（70）的排液端的下方，在放置后，多个所述废液回收筒（80）以圆周分布的形式处于环状支架（102）的内腔中； 所述环状支架（102）的侧壁上具有多个镂空部。
