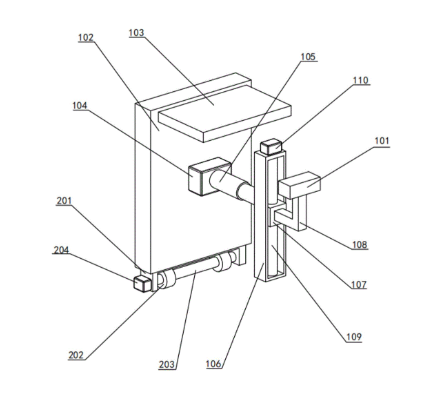

本实用新型涉及通信工程技术领域，具体涉及一种通信信号检测装置，包括检测器、移动组件和保护组件，保护组件包括安装架、保护顶板、推动缸、推动连杆、升降架和定位构件，保护顶板与安装架固定连接，推动缸与安装架固定连接，推动连杆与推动缸的输出端连接，升降架与推动连杆固定连接，并与检测器通过定位构件滑动连接，定位构件驱动检测器移动，通过推动缸的往复运动，带动推动连杆向左移动，从而使升降架和检测器一同向安装架靠近，进而使检测器收入保护顶板下方，进一步使保护顶板对检测器进行遮挡，从而避免检测器易因外界因素损坏，进而延长检测装置的使用寿命。
1.一种通信信号检测装置，包括检测器和移动组件，其特征在于， 还包括保护组件； 所述保护组件包括安装架、保护顶板、推动缸、推动连杆、升降架和定位构件，所述安装架位于所述检测器的一侧，所述保护顶板与所述安装架固定连接，并位于所述安装架靠近所述检测器的一侧，所述推动缸与所述安装架固定连接，并位于所述安装架靠近所述保护顶板的一侧，所述推动连杆与所述推动缸的输出端连接，并位于所述推动缸靠近所述检测器的一侧，所述升降架与所述推动连杆固定连接，并与所述检测器通过所述定位构件滑动连接，且位于所述推动连杆靠近所述检测器的一侧，所述定位构件驱动所述检测器移动。
2.如权利要求1所述的通信信号检测装置，其特征在于， 所述定位构件包括定位滑块、固定支杆和驱动件，所述定位滑块与所述升降架滑动连接，并位于所述升降架靠近所述检测器的一侧；所述固定支杆与所述定位滑块固定连接，并与所述检测器固定连接，且位于所述定位滑块靠近所述检测器的一侧；所述驱动件驱动所述定位滑块滑动。
3.如权利要求2所述的通信信号检测装置，其特征在于， 所述驱动件包括驱动转杆和驱动马达，所述驱动转杆与所述升降架转动连接，并与所述定位滑块滑动连接，且位于所述升降架靠近所述定位滑块的一侧；所述驱动马达与所述升降架固定连接，并位于所述升降架靠近所述驱动转杆的一侧，所述驱动马达的输出端与所述驱动转杆连接。
4.如权利要求1所述的通信信号检测装置，其特征在于， 所述移动组件包括固定底座、移动滚轮和控制构件，所述固定底座与所述安装架固定连接，并位于所述安装架靠近所述升降架的一侧；所述移动滚轮与所述固定底座通过所述控制构件转动连接，并位于所述固定底座靠近所述安装架的一侧；所述控制构件控制所述移动滚轮转动。
5.如权利要求4所述的通信信号检测装置，其特征在于， 所述控制构件包括控制轴和控制电机，所述控制轴与所述移动滚轮固定连接，并与所述固定底座转动连接，且位于所述移动滚轮靠近所述固定底座的一侧；所述控制电机与所述固定底座固定连接，并位于所述固定底座靠近所述控制轴的一侧，所述控制电机的输出端与所述控制轴连接。
