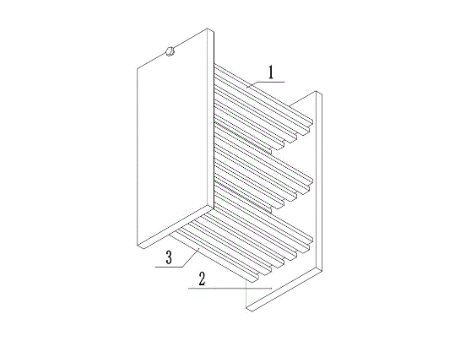

本实用新型公开了一种农业植物栽培温控装置，包括横板、支板、保温灯，多块横板纵向设置，其上放置植物，横板两侧安装在支板上，每个横板下设置有多个保温灯，保温灯通过调灯组件调整角度，调灯组件设置在支板中，保温灯中间位置的一个固定连接在两侧的支板上，其两侧的保温灯均转动连接在支板上；本实用新型通过调灯组件同时对每个横板下设置的多个保温灯进行位置调节，实现对横板上的植物根据不同情况进行保温，在温度较低的时候，使保温灯照射位置相对集中，对横板上的植物实现较好的升温效果，当温度较高的时候，使保温灯散射，从而让保温灯加热更多的空间，从而实现温度的相对平均，以保证植物更好的生长。
1.一种农业植物栽培温控装置，包括横板（1）、支板（2）、保温灯（3），多块横板（1）纵向设置，其上放置植物，横板（1）两侧安装在支板（2）上，每个横板（1）下设置有多个保温灯（3），其特征在于：所述保温灯（3）通过调灯组件（4）调整角度，调灯组件（4）设置在支板（2）中，所述保温灯（3）中间位置的一个固定连接在两侧的支板（2）上，其两侧的保温灯（3）均转动连接在支板（2）上； 所述调灯组件（4）包括驱动齿轮（401），所述驱动齿轮（401）通过驱动锁定机构驱动，驱动齿轮（401）与水平设置的联动齿条（403）啮合，联动齿条（403）上还啮合多个差速齿轮（404），靠近固定设置保温灯（3）的差速齿轮（404）直径大于远离固定设置保温灯（3）的差速齿轮（404），每个差速齿轮（404）固定连接一个翻转齿轮（405），翻转齿轮（405）与竖直设置翻转齿条（406）啮合，翻转齿条（406）的下端铰接翻转杆（407）的一端，翻转杆（407）的另一端铰接在保温灯（3）上，所述驱动齿轮（401）、差速齿轮（404）、翻转齿轮（405）转动连接在支板（2）中，驱动轴（402）、翻转齿条（406）、翻转杆（407）滑动连接在支板（2）中。
2.根据权利要求1所述的一种农业植物栽培温控装置，其特征在于：所述驱动锁定机构包括驱动轴（402），所述驱动轴（402）中部设置有花键，其滑动连接驱动齿轮（401），驱动轴（402）两侧设置有螺纹，其螺纹连接支板（2）。
3.根据权利要求2所述的一种农业植物栽培温控装置，其特征在于：所述驱动轴（402）的一端固定连接把手，以便抓握。
4.根据权利要求1所述的一种农业植物栽培温控装置，其特征在于：所述保温灯（3）上还铰接多级连杆（408）的一端，多级连杆（408）的另一端铰接在另一个支板（2）下与之对应的保温灯（3）上，保温灯（3）在支板（2）中滑动。
