本实用新型涉及水培培养设备技术领域，公开了一种水培培养液灌装装置，包括：水培架，水培架由四个呈矩形间隔分布的立柱组合而成；储液箱；水培箱组件，水培箱组件包括用于盛放营养液的箱体以及用于营养液散布的送液机构。设置的输送管，将储液箱内储存的培养液输送至每个箱体内，节省了逐个向箱体内灌装培养液所消耗的时间，营养液通过竖管和支管进入箱体内，同时，伺服电机配合传动结构带动两个轴杆转动，使得两个送液板对箱体内的培养液进行搅拌输送作用，防止培养液入口一端与另一端之间产生浓度差而水培植物因位置产生的生长差异；且两个送液板螺旋方向相反，使得营养液呈对向循环输送，进一步保障了培养液分散性。

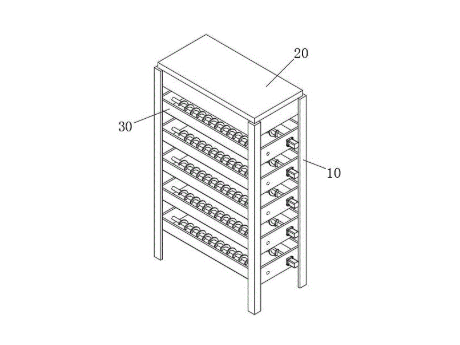

1.一种水培培养液灌装装置，其特征在于，包括： 水培架（10），水培架（10）由四个呈矩形间隔分布的立柱组合而成； 储液箱（20），储液箱（20）固定安装于水培架（10）顶部； 水培箱组件（30），水培箱组件（30）包括用于盛放营养液的箱体（31）以及用于营养液散布的送液机构（32），所述箱体（31）固定安装于水培架（10）内侧位于储液箱（20）下方，送液机构（32）设置于箱体（31）内； 输送管（40），输送管（40）设置于储液箱（20）与水培箱组件（30）之间。
2.根据权利要求1所述的水培培养液灌装装置，其特征在于，所述水培箱组件（30）呈竖直方向均匀间隔水平分布设置，箱体（31）与水培架（10）之间通过螺栓固定安装。
3.根据权利要求1所述的水培培养液灌装装置，其特征在于，所述送液机构（32）包括两个轴杆（321），两个轴杆（321）对称间隔转动配合安装于箱体（31）两端之间靠近底部位置处，两个轴杆（321）圆周外侧位于箱体（31）内固定安装有送液板（322），所述箱体（31）一端与其中一个轴杆（321）对应位置处固定安装有伺服电机（50），且伺服电机（50）输出轴与相对应的轴杆（321）一端通过联轴器固定连接。
4.根据权利要求1所述的水培培养液灌装装置，其特征在于，所述送液机构（32）还包括用于两个轴杆（321）同步转动的传动结构，传动结构包括两个传动轮（323），两个传动轮（323）分别固定安装于两个轴杆（321）圆周外侧位于箱体（31）内一端位置处，且两个传动轮（323）上配合套装有皮带（324）。
5.根据权利要求3所述的水培培养液灌装装置，其特征在于，所述送液板（322）为呈螺旋状的绞龙叶片，且同一个箱体（31）内的两个送液板（322）螺旋方向相反。
6.根据权利要求1所述的水培培养液灌装装置，其特征在于，所述输送管（40）包括竖管（41）和支管（42），竖管（41）竖直设置于水培架（10）一侧位置处，支管（42）一端连通于竖管（41），且支管（42）另一端分别与储液箱（20）或箱体（31）连通，所述支管（42）与储液箱（20）和水培箱组件（30)一一对应。
7.根据权利要求6所述的水培培养液灌装装置，其特征在于，每个所述支管（42）上均设置有用于控制流量的流量阀，且流量阀电信号相联于外置控制器。
