本实用新型涉及生物实验设备技术领域，且公开了一种植物生长箱的风道结构，包括：换热箱；循环管；加湿机；隔断结构，隔断结构包括第一隔板和第二隔板，第一隔板和第二隔板分别与换热箱相对的两侧内壁固定连接，换热箱的腔内设置若干第一隔板和第二隔板，第一隔板和第二隔板相间分布，通过多个第一隔板和第二隔板对换热箱的腔室分隔，使得换热箱的腔室形成蛇形弯曲的流动通道，进而气体会形成蛇形弯曲的流动轨迹，能够增加气体与热电偶或者半导体制冷片的接触面积以及接触时间，保障气体充分换热，进而对于植物生长环境的温度控制具有更快的反应速度，温度把控更加灵敏。

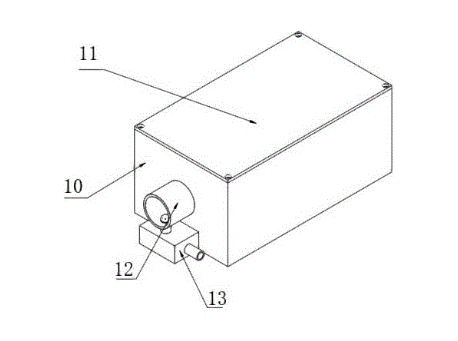

1.一种植物生长箱的风道结构，其特征在于，包括： 换热箱（10），形成具有开口的箱体结构，换热箱（10）的顶部设有盖板（11），盖板（11）通过紧固件与换热箱（10）锁紧并形成密封腔室； 循环管（12），与换热箱（10）固定安装且具有两个，两根循环管（12）分别用于进排气； 加湿机（13），与排气的循环管（12）相互连通并用于向排出气体注入雾化水汽； 隔断结构，设置在换热箱（10）的腔内用于对气体引导和换热，所述隔断结构包括第一隔板（20）和第二隔板（21），所述第一隔板（20）和第二隔板（21）分别与换热箱（10）相对的两侧内壁固定连接，换热箱（10）的腔内设置若干第一隔板（20）和第二隔板（21），第一隔板（20）和第二隔板（21）相间分布，第一隔板（20）的壁面安装有半导体制冷片，第二隔板（21）的壁面安装有热电偶。
2.根据权利要求1所述的植物生长箱的风道结构，其特征在于：所述换热箱（10）形成顶部开口的矩形箱体，所述盖板（11）为矩形板，换热箱（10）的顶部开设有螺纹孔，紧固件包括螺栓但不限于螺栓，螺栓与螺纹孔连接并将盖板（11）压紧固定，盖板（11）的底部设有密封垫。
3.根据权利要求1所述的植物生长箱的风道结构，其特征在于：所述加湿机（13）固定安装在换热箱（10）的一侧，加湿机（13）的进水口与水源连接，加湿机（13）的出料口固定安装有雾化管，雾化管贯穿循环管（12）并延伸至循环管（12）的腔内。
4.根据权利要求1所述的植物生长箱的风道结构，其特征在于：所述隔断结构还包括第一安装槽（22）和第二安装槽（23），所述第一隔板（20）的壁面开设第一安装槽（22），所述第二隔板（21）的壁面开设第二安装槽（23），半导体制冷片固定安装在第一安装槽（22）内，所述热电偶固定安装在第二安装槽（23）内。
5.根据权利要求4所述的植物生长箱的风道结构，其特征在于：所述第一安装槽（22）为矩形槽，第一安装槽（22）与半导体制冷片相适配，所述第二安装槽（23）为水平截面呈弓形的槽口，热电偶插入第二安装槽（23）内，第一安装槽（22）和第二安装槽（23）均朝向进气方向。
6.根据权利要求1所述的植物生长箱的风道结构，其特征在于：所述第一隔板（20）和第二隔板（21）为等长的矩形板，第一隔板（20）的长度小于换热箱（10）的腔内宽度，第一隔板（20）和第二隔板（21）等高，第一隔板（20）的高度与换热箱（10）的腔内高度相等，第一隔板（20）和第二隔板（21）的底部与换热箱（10）内底面固定连接，第一隔板（20）和第二隔板（21）的顶部抵触盖板（11）的底面。
7.根据权利要求1所述的植物生长箱的风道结构，其特征在于：所述第一隔板（20）和第二隔板（21）呈外八字分布，对称的第一隔板（20）和第二隔板（21）之间形成一段喇叭状通道，喇叭状通道较大的开口朝向进气方向，第一隔板（20）和第二隔板（21）的底部均开设有回流槽，回流槽靠近换热箱（10）内壁并远离喇叭状通道。
