本实用新型涉及培养装置技术领域，且公开了一种模拟植物生长环境的培养装置，包括植物培养箱，所述植物培养箱的腔内设置有光照控制组件；限位导向组件，所述限位导向组件包括有第一导向架和第二导向架，光照控制组件与限位导向组件之间设置有旋转板；旋转驱动组件，所述旋转驱动组件包括有驱动轴和齿条，驱动轴的一端固定贯穿齿轮，齿条升降带动驱动轴进行旋转。通过设置限位导向组件，可以对光照控制组件的移动进行限位导向，设置旋转驱动组件驱使旋转板进行旋转，使得光照控制组件跟随旋转板顺着第一导向架的限位槽和第二导向架的弧形槽呈半圆形运动，从而来模拟自然界中光照的“升起”和“落下”，获得更加贴合植物生长环境的培养箱。

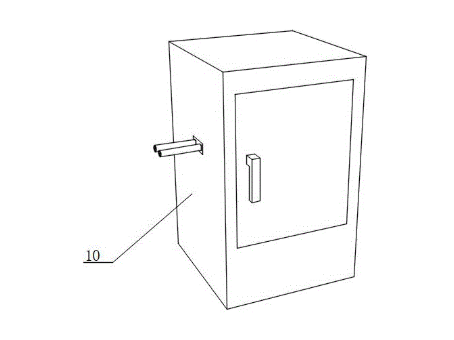

1.一种模拟植物生长环境的培养装置，其特征在于，包括： 植物培养箱（10），所述植物培养箱（10）设置在地面上，植物培养箱（10）的腔内设置有光照控制组件（14）； 限位导向组件，所述限位导向组件设置在植物培养箱（10）的腔内，限位导向组件包括有固定安装在植物培养箱（10）腔内的第一导向架（11）和第二导向架（12），第一导向架（11）和第二导向架（12）呈半圆弧形，光照控制组件（14）与限位导向组件之间设置有旋转板（15），旋转板（15）呈L形； 旋转驱动组件，所述旋转驱动组件设置在植物培养箱（10）的后壁面上，旋转驱动组件包括有驱动轴（17）和齿条（20），驱动轴（17）的一端固定贯穿齿轮（19），齿轮（19）与齿条（20）活动啮合，齿条（20）升降带动驱动轴（17）进行旋转，驱动轴（17）远离齿轮（19）的一端固定贯穿旋转板（15）。
2.根据权利要求1所述的模拟植物生长环境的培养装置，其特征在于：所述第一导向架（11）靠近光照控制组件（14）的一侧壁面上开设有限位槽，旋转板（15）的一端活动卡合在限位槽内。
3.根据权利要求1所述的模拟植物生长环境的培养装置，其特征在于：所述第二导向架（12）相互远离的两个壁面之间贯穿开设有弧形槽，旋转板（15）通过弧形槽活动贯穿第二导向架（12）。
4.根据权利要求1所述的模拟植物生长环境的培养装置，其特征在于：所述第一导向架（11）与第二导向架（12）之间固定连接有连接杆（13），旋转板（15）活动贯穿光照控制组件（14）的顶部，光照控制组件（14）的顶部开设有螺纹孔，螺纹孔内螺纹卡合有螺栓（16）。
5.根据权利要求1所述的模拟植物生长环境的培养装置，其特征在于：所述旋转驱动组件还包括有矩形框（18）和伺服电机（24），矩形框（18）固定安装在植物培养箱（10）的后壁面上，伺服电机（24）固定安装在矩形框（18）的一侧外壁面上。
6.根据权利要求5所述的模拟植物生长环境的培养装置，其特征在于：所述矩形框（18）的内壁面之间固定安装有呈竖直状态的导向杆（25），齿条（20）靠近导向杆（25）的一侧固定连接有限位套块（21），限位套块（21）为两个，两个限位套块（21）均活动贯穿导向杆（25）。
7.根据权利要求6所述的模拟植物生长环境的培养装置，其特征在于：所述齿条（20）远离齿轮（19）的一侧还固定连接有升降板（23），矩形框（18）的腔内转动设置有丝杠（22），丝杠（22）活动贯穿升降板（23），丝杠（22）与升降板（23）之间螺纹连接，丝杠（22）与伺服电机（24）传动配合。
