本发明公开了一种电池用抗腐蚀纳米级Ce‑Mg‑Ni负极复合材料的制备方法，该复合材料为Ce2Mg17/Ni+xwt.%LiF，其中x=3～5，首先通过感应熔炼法制备得到Ce2Mg17合金锭，然后进行机械球磨得到非晶材料，随后加入LiF，二次球磨后得到复合材料，该制备方法简单，过程易于控制，显著提升了非晶化程度，电池材料具备了较高的活性，放电容量可达到526.22 mAh/g，且该材料在电解液中具有较好的抗腐蚀和抗粉化性能。
1.一种电池用抗腐蚀纳米级Ce-Mg-Ni负极复合材料的制备方法，其特征在于：该复合材料为Ce2Mg17/Ni+xwt.%LiF，其中x=3～5，该复合材料按照如下的步骤顺序依次进行： （1）、按照化学计量比Ce: Mg为2:17的比例称取金属Mg与Ce，需考虑铈烧损量为5%，Mg烧损量为10%，于氦气气氛下通过感应熔炼获得铸态Ce2Mg17合金锭； （2）、将Ce2Mg17合金锭机械破碎，过筛至200目，与200目镍粉等质量百分比混合，放入不锈钢球磨罐中，充入高纯氩气，以四罐星式球磨机球磨，于球料比40:1，转速300-400r/min，间歇式单向运转球磨55h，制备纳米晶； （3）、冷却后于高纯氩气氛围下向球磨罐中添加LiF，添加LiF后再一同球磨5h，得到纳米晶Ce-Mg-Ni复合材料。
2.根据权利要求1所述的一种电池用抗腐蚀纳米级Ce-Mg-Ni负极复合材料的制备方法，其特征在于：步骤（2）中，所述球磨每连续工作3h，间隔1h。
3.根据权利要求1所述的一种电池用抗腐蚀纳米级Ce-Mg-Ni负极复合材料的制备方法，其特征在于：步骤（1）中，所述感应熔炼的过程如下：将块体原料置于熔炼坩埚中，Mg置于坩埚底部，稀土置于顶部，抽真空到5×10-3～1×10-2Pa，充入高纯氦气到负压0.04～0.08MPa；在氦气氛保护下，采用中频感应熔炼炉于900～1000℃下熔炼，确保合金完全熔化，即刻浇注，随炉冷却获得铸态Ce2Mg17合金锭。

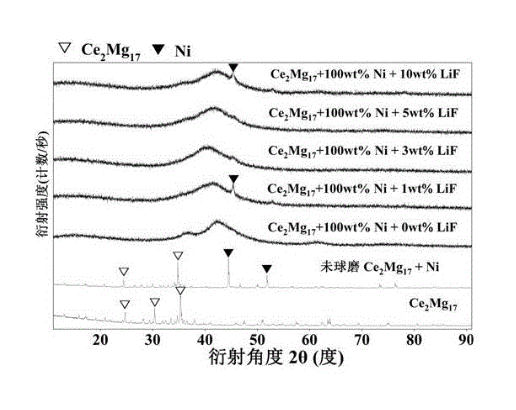

4.根据权利要求1所述的一种电池用抗腐蚀纳米级Ce-Mg-Ni负极复合材料的制备方法，其特征在于：所述复合材料为非晶和纳米晶结构，其中非晶结构的占比为70～90%。
5.根据权利要求1～4中任意一项所述的一种电池用抗腐蚀纳米级Ce-Mg-Ni负极复合材料的制备方法，其特征在于：该复合材料具有优良的电化学贮氢性能，放电容量可达到526.22 mAh/g。
请联系平台
请联系平台
