本发明公开了一种制备pH响应型木质素基吸附剂的方法，属于化工能源技术领域。pH响应型木质素基吸附剂，包括以下质量份数的原料：木质素磺酸钠1.5～2.0份、聚乙烯亚胺0.8～1.0份、蒙脱土1～2份、交联剂0.7～1份和引发剂0.1～0.2份。本发明的pH响应型木质素基吸附剂的制备原料均为天然可再生资源，采用以上原料制备吸附剂，大大降低了生产制备的成本以及能源消耗，同时提高了吸附剂的吸附效率，实现了不同pH的水环境下对于重金属离子不同的吸附特性。

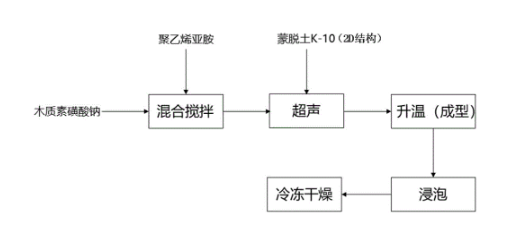

1.一种pH响应型木质素基吸附剂，其特征在于，包括以下质量份数的原料：木质素磺酸钠1.5～2.0份、聚乙烯亚胺0.8～1.0份、蒙脱土1～2份、交联剂0.7～1份和引发剂0.1～0.2份； 制备pH响应型木质素基吸附剂的方法，包括以下步骤： (1)按质量份数称取各个原料，将蒙脱土加入水中，超声剥离，得到2D结构的蒙脱土； (2)将木质素磺酸钠加入水中分散均匀，然后加入聚乙烯亚胺，一次搅拌后加入交联剂进行二次搅拌，再加入2D结构的蒙脱土，于超声下进行结合，最后加入引发剂，得到未成型的吸附剂； (3)将所述未成型的吸附剂密封后升温成型得到水凝胶吸附剂，然后将水凝胶吸附剂浸泡、冷冻干燥，得到所述pH响应型木质素基吸附剂。
2.根据权利要求1所述的pH响应型木质素基吸附剂，其特征在于，所述木质素磺酸钠的密度为1.356g/cm3；所述聚乙烯亚胺的密度为1.03g/mL。
3.根据权利要求1所述的pH响应型木质素基吸附剂，其特征在于，所述蒙脱土为蒙脱土K-10，表面容积密度为0.37g/mL，比表面积为240m2/g。
4.根据权利要求1所述的pH响应型木质素基吸附剂，其特征在于，所述交联剂为N，N'-亚甲基双丙烯酰胺，密度为1.352g/mL。
5.根据权利要求1所述的pH响应型木质素基吸附剂，其特征在于，所述引发剂为过硫酸钾。
6.根据权利要求1所述的pH响应型木质素基吸附剂，其特征在于，步骤(1)中，所述超声剥离的功率为240w，时间为90min；步骤(2)中，所述一次搅拌的时间为30～60min；所述二次搅拌的时间为30min。
7.根据权利要求1所述的pH响应型木质素基吸附剂，其特征在于，步骤(2)中，所述超声结合的功率为240～300w，时间为60～90min。
8.根据权利要求1所述的pH响应型木质素基吸附剂，其特征在于，步骤(3)中，所述升温成型的温度为50～60℃，时间为5～6h。
9.一种权利要求1～8任一项所述的pH响应型木质素基吸附剂在重金属废水处理中的应用。
请联系平台
请联系平台
