1.一种固态储氢测试装置，其特征在于，所述固态储氢测试装置用于测试固态储氢反应床的性能，所述固态储氢反应床具有气体出入口； 所述固态储氢测试装置包括温度监测单元、第一压力流量控制单元、第二压力流量控制单元、应力应变监测单元和排气单元； 所述固态储氢反应床的气体出入口通过所述第一压力流量控制单元与氢气气源相连通，同时通过所述第二压力流量控制单元与用氢系统相连通，以及还与所述排气单元相连通； 所述第一压力流量控制单元用于控制包括所述固态储氢反应床从氢气气源吸氢时氢气的压力、流量； 所述第二压力流量控制单元用于控制包括从所述固态储氢反应床向用氢系统放氢时氢气的压力、流量； 所述温度监测单元用于监测在吸氢或放氢过程中固态储氢反应床的不同部位的温度； 所述应力应变监测单元用于监测在吸氢或放氢过程中固态储氢反应床的不同部位的应变；所述应力应变监测单元包括应变片和应力应变数据采集器；所述应变片分布于所述固态储氢反应床的表面；所述应力应变数据采集器用于采集所述应变片监测的应变数据。

2.根据权利要求1所述的固态储氢测试装置，其特征在于，还包括过滤设备；所述过滤设备的一端与所述固态储氢反应床的气体出入口相连，所述过滤设备的另一端通过第一压力流量控制单元与氢气气源相连通，同时通过第二压力流量控制单元与用氢系统相连通，以及所述过滤设备的另一端还与所述排气单元相连通。

3.根据权利要求2所述的固态储氢测试装置，其特征在于，所述过滤设备包括过滤器本体、滤芯和盖帽；所述滤芯设置为容纳于所述过滤器本体内，所述过滤器本体具有入口端、出口端和换滤芯口端，入口端和出口端对称设置，入口端和出口端的中心轴线重合，所述入口端与所述气体出入口相连；换滤芯口端的中心轴线与入口端或出口端的中心轴线垂直；所述盖帽用于封闭所述换滤芯口端。

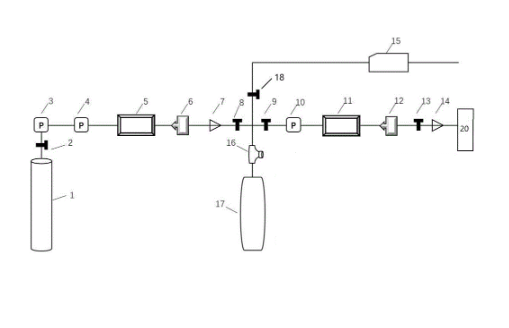

4.根据权利要求2所述的固态储氢测试装置，其特征在于，所述第一压力流量控制单元包括依次设置的第一阀门、多个减压阀、第一质量流量控制器、第一背压阀、第一单向阀和第二阀门；第二阀门远离第一单向阀的一端与过滤设备相连；第一阀门远离减压阀的一端与氢气气源相连。

5.根据权利要求4所述的固态储氢测试装置，其特征在于，所述减压阀设置为两个，分别为第一减压阀和第二减压阀。

6.根据权利要求2所述的固态储氢测试装置，其特征在于，所述第二压力流量控制单元包括依次设置的第三阀门、第三减压阀、第二质量流量控制器、第二背压阀、第四阀门和第二单向阀；第三阀门远离第二质量流量控制器的一端与过滤设备相连；第二单向阀远离第四阀门的一端与用氢系统相连。

7.根据权利要求2所述的固态储氢测试装置，其特征在于，所述排气单元用于将所述固态储氢反应床内的气体排入至大气；所述排气单元包括依次设置的第五阀门和真空泵，所述第五阀门的一端与所述过滤设备相连。

8.根据权利要求1～7任一项所述的固态储氢测试装置，其特征在于，所述温度监测单元包括测温电偶和温度数据采集器；所述测温电偶为多个，分布于所述固态储氢反应床的中心部位和表面；所述温度数据采集器用于采集所述测温电偶测得的温度数据。

9.根据权利要求8所述的固态储氢测试装置，其特征在于，所述固态储氢测试装置还包括温度控制单元，其设置为对所述固态储氢反应床进行加热或降温；所述温度控制单元包括温控器。

10.根据权利要求7所述的固态储氢测试装置，其特征在于，所述第五阀门为针阀或球阀。
