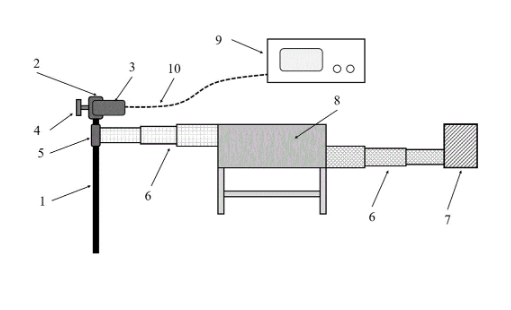

1.一种脉冲电流抑制连铸结晶器内夹杂物长大的方法，包括如下步骤： S1：将电极的一端插入电极连接器内并使用紧固螺栓固定，将铜夹子连接导线并夹在电极连接器上； S2：拉出支架本体两侧的两个伸缩杆，将固定好电极的电极夹持模块插入套筒内，调整伸缩杆的长度以保持伸缩式支架模块的平衡； S3：将两个伸缩式支架模块分别放置在结晶器的振动台的两侧，将电极插入结晶器的钢液内，并调节电极插入钢液的深度，将两侧的导线分别连接电源的正负极； S4：连铸过程中，启动电源并根据电极插入钢液的深度调节电流频率，在结晶器内产生电场，抑制结晶器内夹杂物尺寸长大； 所述脉冲电流抑制连铸结晶器内夹杂物长大的方法采用的脉冲电流抑制连铸结晶器内夹杂物长大的装置，包括： 电流发生模块、电极夹持模块、伸缩式支架模块； 所述电流发生模块用于产生电流，包括电源和导线； 所述电极夹持模块用于固定电极，包括电极连接器、铜夹子和紧固螺栓；电极的一端插入电极连接器内并使用紧固螺栓固定，铜夹子连接导线并夹在电极连接器上； 所述伸缩式支架模块用于调节电极的位置，包括套筒、配重、伸缩杆和支架本体；支架本体两侧沿水平方向均设置有伸缩杆，一侧伸缩杆与套筒连接，另一侧伸缩杆与配重连接；固定好电极的电极夹持模块通过电极连接器卡在套筒上实现与伸缩式支架模块的连接。

2.根据权利要求1所述的脉冲电流抑制连铸结晶器内夹杂物长大的方法，其特征在于，所述电源为脉冲电源。

3.根据权利要求1所述的脉冲电流抑制连铸结晶器内夹杂物长大的方法，其特征在于，所述电极的材质为纯铁或者当前连铸钢种的材质，所述电极连接器的材质为纯镍，所述铜夹子的材质为纯铜。

4.根据权利要求1所述的脉冲电流抑制连铸结晶器内夹杂物长大的方法，其特征在于，所述导线的材质为纯铜或者纯镍，外包绝缘耐高温材质。

5.根据权利要求1所述的脉冲电流抑制连铸结晶器内夹杂物长大的方法，其特征在于，所述的套筒的材质为氧化铝或者氧化镁。

6.根据权利要求1所述的脉冲电流抑制连铸结晶器内夹杂物长大的方法，其特征在于，所述步骤S4中，电流为100~5000A，电流频率为1~10000Hz，电压为10~200V。

7.根据权利要求1所述的脉冲电流抑制连铸结晶器内夹杂物长大的方法，其特征在于，所述电极插入深度为1~15cm。

8.根据权利要求7所述的脉冲电流抑制连铸结晶器内夹杂物长大的方法，其特征在于，当电极插入深度为1~8cm时，电流频率为1~1000Hz；当电极插入深度为8~15cm时，电流频率为1000~10000Hz。

9.根据权利要求1所述的脉冲电流抑制连铸结晶器内夹杂物长大的方法，其特征在于，所述夹杂物为氧化铝、氧化镁、氧化钙、氧化锰、硫化钙、硫化锰、碳化钛、氮化钛中的至少一种。

请联系平台

请联系平台
