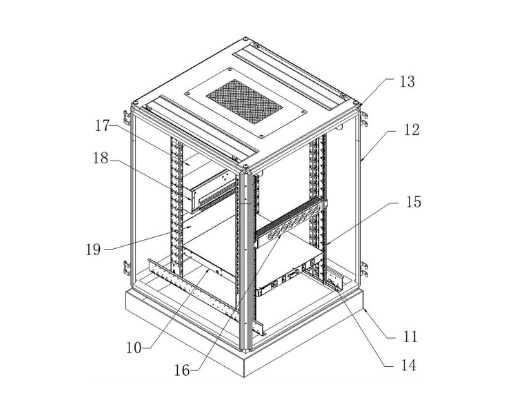

1.一种自动控制散热量的计算机网络机柜，包括机柜底座（11）、安装于机柜底座（11）上的机箱箱框（12）以及设置于机箱箱框（12）顶部的箱框散热顶板（13）；其特征在于， 所述机箱箱框（12）的内腔设置有内框定位基板（14）以及安装于内框定位基板（14）上的内框支撑基板（15），内框支撑基板（15）支撑于机箱箱框（12）内腔的上下内壁上； 所述内框支撑基板（15）上架设有定位基板（17），定位基板（17）设置于机箱箱框（12）的内腔的后侧，所述机箱箱框（12）的内腔还通过内框支撑基板（15）安装有温度监测组件（16）、出风机箱（18）和水冷机箱（10）； 所述水冷机箱（10）位于箱框散热顶板（13）的正下方，所述出风机箱（18）安装于定位基板（17）上，水冷机箱（10）的输出端与出风机箱（18）通过气流驱动箱（19）相连接，出风机箱（18）的输出端与温度监测组件（16）的检测端呈电信号对接，用以调整出风机箱（18）的输出端的开合面积； 所述温度监测组件（16）的主体为温度监测器（31），温度监测器（31）的两端通过固定栓（32）安装于内框支撑基板（15）上，所述温度监测器（31）上设置有若干通风监测通道（33），通风监测通道（33）沿着温度监测器（31）的主体结构呈等距并列排布，通风监测通道（33）的通道内设置有与机箱箱框（12）内腔相连通的通风口（35）以及安装于通道内壁上的若干温度感应器（34）； 所述水冷机箱（10）的主体为水冷箱框（41），水冷箱框（41）的侧边设置有侧翼板（42），侧翼板（42）上设置有若干导热筒线接口（43）；水冷箱框（41）的输气端通过气流驱动箱（19）与出风机箱（18）相连接； 所述水冷箱框（41）上还设置有冷凝管安装面板（45），冷凝管安装面板（45）上设置有控制端（46），水冷箱框（41）内置有若干冷凝器（47），所述控制端（46）与温度监测器（31）的信号输出端呈电信号对接； 所述出风机箱（18）的主体为出风箱体（51），出风箱体（51）的两端通过箱体固定翼板（52）固定安装于定位基板（17）上，所述出风箱体（51）的前平面设置有出风面壳体（53），出风面壳体（53）上设置有出风栏（54）以及开设于出风栏（54）上的出风口（55）； 所述出风箱体（51）的内腔设置有出风箱内区间（61），所述气流驱动箱（19）的输出端延伸至出风箱内区间（61）内并且设置有冷气排出栏（62），所述冷气排出栏（62）设置有若干冷气排出机头（63），冷气排出机头（63）处均设置有机头出口（64）；所述出风箱内区间（61）内还安装有阻尘网栏（65），阻尘网栏（65）设置于机头出口（64）的前沿； 所述出风箱内区间（61）的内腔两侧设置有挡风片收纳箱（66），挡风片收纳箱（66）上安装有挡风片（67），挡风片收纳箱（66）为内中空结构，挡风片（67）收纳于挡风片收纳箱（66）中并且沿着挡风片收纳箱（66）的筒口穿出，所述阻尘网栏（65）的顶部设置有限位滑杆（68），所述挡风片（67）上设置有挡风片滑栓（69），挡风片（67）通过挡风片滑栓（69）沿着限位滑杆（68）而滑动； 所述出风箱内区间（61）的内腔两侧还设置有电控伸缩杆（71）以及安装于电控伸缩杆（71）上的活动块（72），所述活动块（72）与挡风片滑栓（69）相连接，所述电控伸缩杆（71）的控制端（46）与温度监测器（31）的信号输出端呈电信号对接； 所述气流驱动箱（19）的壳体背面设置有气流箱通风框（81），气流箱通风框（81）上设置有吸风面板（82），吸风面板（82）与气流驱动箱（19）的内腔相连通；所述水冷机箱（10）的壳体背面设置有通气端（44），所述通气端（44）分隔为设置于中间位置的冷气周转区间（83）以及设置于两端的引气框（84），所述水冷机箱（10）的内腔与气流驱动箱（19）的内腔通过冷气周转区间（83）相连通，所述水冷机箱（10）的内腔通过引气框（84）与外界环境相连通；两端的引气框（84）的内腔均设置有引气风机（86），气流驱动箱（19）的内腔还设置有若干气流提升风机（85）。

2.根据权利要求1所述的自动控制散热量的计算机网络机柜，其特征在于，所述机箱箱框（12）包括箱框底板（21）以及安装于箱框底板（21）上的箱框骨框（22），所述箱框散热顶板（13）包括顶板主体（24）以及安装于顶板主体（24）上的主通风栏（25）和侧翼通风盖板（27），所述顶板主体（24）架设于箱框骨框（22）的顶部，所述主通风栏（25）设置于顶板主体（24）的中心位置，侧翼通风盖板（27）设置有两道并且位于顶板主体（24）的两侧，侧翼通风盖板（27）通过合页栓（26）呈翻折式安装于顶板主体（24）上。
