本实用新型涉及农用机械技术领域，具体为一种水肥一体化滴灌水肥搅拌结构，包括底座，所述底座顶部转动设置有托板，所述托板侧壁固定设置有齿环一，所述底座顶部位于托板一侧固定设置有固定架，驱动电机一转动齿轮一，使搅拌桶转动，通过搅拌组件的设置，转动的搅拌桶可以使水肥跟随转动并撞击到搅拌组件上，从而可以对水肥进行进行搅拌；液压缸控制横架上下移动，进一步的可以控制方形轴在驱动套的方形孔内向下移动，同时驱动电机二驱动齿轮二转动，使驱动套在转孔内转动，再进一步的使方形轴在方形孔内跟随驱动套转动，从而使清洁辊转动并对搅拌桶内壁进行清理，转动的搅拌桶与转动清洁辊相互配合，可以进一步提高清理效果。

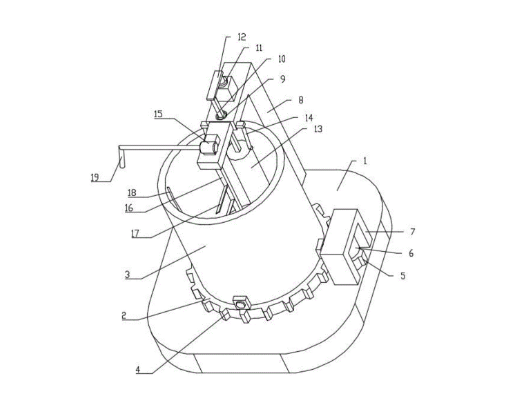

1.一种水肥一体化滴灌水肥搅拌结构，包括底座(1)，其特征在于：所述底座(1)顶部转动设置有托板(2)，所述托板(2)侧壁固定设置有齿环一(4)，所述底座(1)顶部位于托板(2)一侧固定设置有固定架(7)，所述固定架(7)底部固定设置有驱动电机一(6)，所述驱动电机一(6)输出端连接有齿轮一(5)，所述齿轮一(5)与齿环一(4)相啮合，所述托板(2)顶部固定设置有搅拌桶(3)，所述底座(1)顶部后侧固定设置有立架(8)，所述立架(8)上设置有转孔，所述转孔内转动设置有驱动套(9)，所述驱动套(9)上设置有方形孔，所述方形孔内滑动设置有方形轴(10)，所述方形轴(10)位于搅拌桶(3)内外壁上固定设置有清洁辊(13)，所述立架(8)顶部位于转孔后侧固定设置有液压缸(11)，所述液压缸(11)顶部固定设置有横架(12)，所述横架(12)底部与方形轴(10)之间转动连接，所述清洁辊(13)上设置有刷毛，所述刷毛与搅拌桶(3)内壁相接触，所述立架(8)底壁位于转孔一侧嵌有驱动电机二(20)，所述驱动电机二(20)输出端连接有齿轮二(21)，所述驱动套(9)靠近底部外壁上固定设置有齿环二(22)，所述齿环二(22)与齿轮二(21)相啮合，所述立架(8)前侧设置有用于搅拌的搅拌组件以及用于抽吸的排放组件。
2.根据权利要求1所述的一种水肥一体化滴灌水肥搅拌结构，其特征在于：所述搅拌组件包括固定柱(16)和扰流板一(17)，所述立架(8)前侧固定设置有延伸架，所述延伸架底部固定设置有固定柱(16)，所述固定柱(16)侧壁上固定设置有多组扰流板一(17)。
3.根据权利要求2所述的一种水肥一体化滴灌水肥搅拌结构，其特征在于：所述排放组件包括泵机(15)和吸液罩(23)，所述延伸架顶部固定设置有泵机(15)，所述固定柱(16)内设置有孔道，所述固定柱(16)底部连接有吸液罩(23)，所述吸液罩(23)与孔道连通，所述泵机(15)抽吸端与孔道连通，所述泵机(15)输出端连接有排放管(19)。
4.根据权利要求3所述的一种水肥一体化滴灌水肥搅拌结构，其特征在于：所述扰流板一(17)倾斜设置。
5.根据权利要求4所述的一种水肥一体化滴灌水肥搅拌结构，其特征在于：所述搅拌桶(3)内壁设置有多组扰流板二(18)，所述扰流板二(18)倾斜设置。
6.根据权利要求5所述的一种水肥一体化滴灌水肥搅拌结构，其特征在于：所述立架(8)两侧固定设置有伸入搅拌桶(3)的喷头(14)，所述喷头(14)与搅拌桶(3)内壁相配合，所述立架(8)左侧设置有连接口，所述连接口与喷头(14)连通。
