本发明公开了一种制备稀土氟氧化物的方法，在常温常压下将至少含有稀土氢氧化物的处理对象与含有氟离子的溶液混合，分离反应生成的沉淀并干燥所述沉淀，即得稀土氟氧化物。本发明利用稀土氢氧化物与氟离子反应的原理，将稀土的主要存在形式为Nd(OH)3的钕铁硼超细粉废料与含氟废液反应，在回收钕铁硼超细粉废料中稀土的同时，降低了含氟酸液中的氟含量，实现了含氟酸液中的氟的再次利用；采用本发明的方法回收稀土时，工艺流程简单，仅需一步沉淀就将钕铁硼超细粉废料中的稀土元素提取出来，经济效益大，且稀土的回收率高，可高于99％。
1.一种制备稀土氟氧化物的方法，其特征在于，在常温常压下将至少含有稀土氢氧化物的处理对象与含有氟离子的溶液混合，分离反应生成的沉淀并干燥所述沉淀，即得稀土氟氧化物；所述干燥包括脱水和分解两步，脱水时的温度为105℃～115℃，分解时的温度为600℃～1000℃，分解时间至少为2h。
2.根据权利要求1所述的制备稀土氟氧化物的方法，其特征在于，所述含有氟离子的溶液为氟的金属化合物的溶液；所述含有氟离子的溶液中氟离子的浓度为0.1mol L-1～15molL-1。
3.根据权利要求2所述的制备稀土氟氧化物的方法，其特征在于，所述氟的金属化合物为氟化铁、氟化钾中的至少一种。
4.根据权利要求1所述的制备稀土氟氧化物的方法，其特征在于，分解时的温度为600℃～800℃，分解时间至少为4h。
5.根据权利要求1～4任意一项所述的制备稀土氟氧化物的方法，其特征在于，所述处理对象是钕铁硼生产过程中产生的超细粉废料。
6.根据权利要求5所述的制备稀土氟氧化物的方法，其特征在于，所述钕铁硼超细粉废料包括以下质量分数的成分：氢氧化钕30％～50％和氧化铁50％～70％。
7.根据权利要求5所述的制备稀土氟氧化物的方法，其特征在于，所述含有氟离子的溶液中还含有硝酸、盐酸、硫酸中的至少一种酸液；所述含有氟离子的溶液的pH值为-1～3。

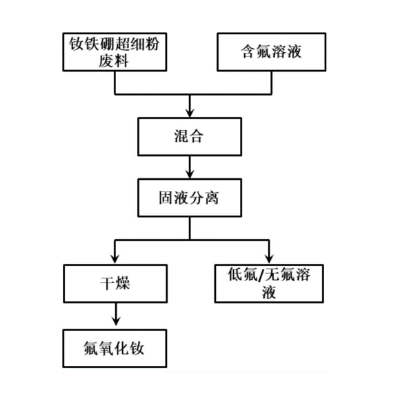

8.如权利要求1所述方法在回收钕铁硼超细粉废料中稀土元素的应用，其特征在于，将钕铁硼超细粉废料转化为稀土氟氧化物，包括以下步骤： (1)在常温常压下将钕铁硼超细粉废料与含氟酸液混合，搅拌直至钕铁硼超细粉废料中的氧化铁完全溶解； (2)分离反应体系中的沉淀和溶液； (3)干燥所述沉淀，即得氟氧化钕。
9.如权利要求1所述方法在回收钕铁硼超细粉废料同时处理含氟废液的应用，其特征在于，将钕铁硼超细粉废料与含氟酸液混合转化为稀土氟氧化物。
请联系平台
请联系平台
