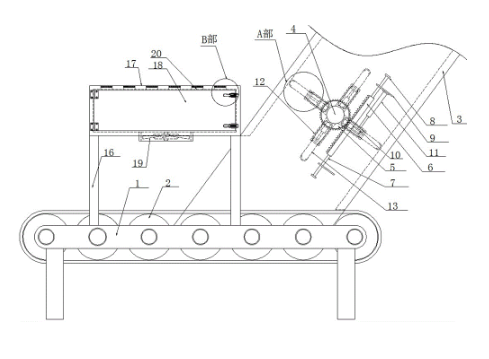

1.一种液压传动出渣机构，它包含机架（1）和带式输送机（2）；带式输送机（2）通过轴承旋转设置在机架（1）上，带式输送机（2）的右端设置在出料管（3）的下侧；其特征在于：它还包含转轴（4）、齿轮（5）、齿条（6）、导向杆（7）、限位块（8）、导向座（9）、一号液压杆（11）、二号液压杆（15）、插板（13）和套管（12）；出料管（3）为四棱柱状设置，出料管（3）的内部设置有转轴（4），转轴（4）的前后两端分别通过轴承旋转设置在出料管（3）的前后侧壁上，转轴（4）的前端通过轴承旋转穿过出料管（3）的前侧壁后，插设在齿轮（5）的中部，齿轮（5）的一侧相啮合设置有齿条（6），齿条（6）的两端均对称固定设置有导向杆（7），导向杆（7）的端头上均固定设置有限位块（8），齿条（6）两侧的出料管（3）上均对称固定设置有导向座（9），导向杆（7）滑动插设在相对应位置上的导向座（9）的中部，且限位块（8）与导向座（9）相限位设置；齿条（6）的中部垂直固定设置有调节块（10），导向座（9）与调节块（10）之间固定连接有一号液压杆（11）；出料管（3）内部的转轴（4）上等圆角固定设置有套管（12），套管（12）的前后两侧壁与出料管（3）的前后两侧壁相接触设置，套管（12）一侧的开口端上活动插设有插板（13），插板（13）的内端上固定设置有限位板（14），限位板（14）与套管（12）的开口端相卡设，限位板（14）与套管（12）的内侧壁之间固定设置有二号液压杆（15），左右两侧的插板（13）外端与出料管（3）内侧壁相接触设置。

2.根据权利要求1所述的一种液压传动出渣机构，其特征在于：所述的出料管（3）左侧的机架（1）上垂直固定设置有数个支撑杆（16），数个支撑杆（16）的上端均固定设置在收集箱（17）的底面上；收集箱（17）前侧壁的开口端上通过合页旋转设置有箱门（18），箱门（18）的右侧通过搭扣与收集箱（17）的前侧壁固定连接；收集箱（17）的底面上固定嵌设有引风机（19），引风机（19）的输出端设置在收集箱（17）的内部，引风机（19）设置在带式输送机（2）上带面的上方；收集箱（17）的顶面上矩阵式开设有数个通风孔（20），数个通风孔（20）的中部固定设置有滤网板（21）；所述的引风机（19）与外部电源连接。

3.根据权利要求1所述的一种液压传动出渣机构，其特征在于：所述的限位板（14）的两侧固定设置有导向块（22），套管（12）的内侧壁上相对应开设有导向槽（23），导向块（22）滑动设置在导向槽（23）的内部。

4.根据权利要求1所述的一种液压传动出渣机构，其特征在于：所述的插板（13）端头的外侧壁上固定裹设有橡胶垫片（24），橡胶垫片（24）与出料管（3）的内侧壁相抵触设置。
