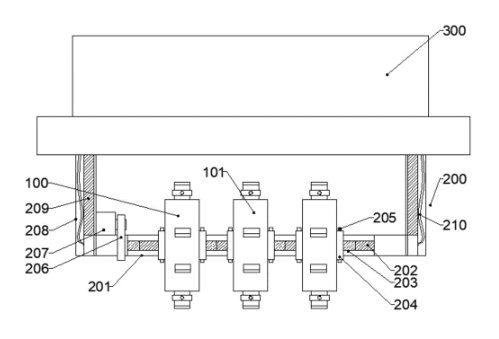

1.一种定量施肥的农业水肥一体化装置，其特征在于，包括施肥机构(100)、调节机构(200)和混合机构(300)； 所述施肥机构(100)与所述调节机构(200)固定连接，所述施肥机构(100)直接与土壤进行接触，所述调节机构(200)对施肥机构(100)进行调节，所述混合机构(300)固定安装在所述调节机构(200)的顶部，所述混合机构(300)与所述施肥机构(100)的内部连接且流体导通； 所述调节机构(200)包括固定筒(201)、伸缩板(202)、回收板(203)、密封座(204)、固定螺栓(205)、传动带(206)、驱动电机(207)、调节板(208)、滑槽(209)、软管(210)和给水槽(211)； 所述固定筒(201)穿过施肥辊(101)内部的水肥管(102)的内壁，所述固定筒(201)的外壁与所述水肥管(102)的内壁之间留有间隙，所述给水槽(211)位于所述固定筒(201)的外壁，所述水肥管(102)的内壁与所述给水槽(211)流体导通，所述伸缩板(202)和所述回收板(203)均密封卡接连接在所述给水槽(211)的内壁上，且所述伸缩板(202)的一端密封滑动连接在所述回收板(203)一端的内部，所述回收板(203)的另一端与所述密封座(204)的一端密封连接，所述密封座(204)的另一端与所述施肥辊(101)的一端面密封连接，所述密封座(204)与所述固定筒(201)的外壁密封连接，所述固定螺栓(205)位于所述密封座(204)的外壁上，所述驱动电机(207)的输出端与所述传动带(206)驱动连接，所述传动带(206)与所述固定筒(201)驱动连接； 所述滑槽(209)位于所述调节板(208)的内部，所述固定筒(201)的一端滑动连接在所述滑槽(209)的内部，所述软管(210)位于所述调节板(208)的内部，所述软管(210)的一端与所述固定筒(201)的内部连接且流体导通。

2.根据权利要求1所述的一种定量施肥的农业水肥一体化装置，其特征在于，所述施肥机构(100)包括施肥辊(101)、水肥管(102)、施肥管(103)、破土头(104)、连接套(105)、施肥孔(106)、堵头(107)、滑杆(108)、伸缩弹簧(109)、连接块(110)、压缩块(111)、压缩弹簧(112)、压缩杆(113)、密封盖(114)和密封管(115)； 所述水肥管(102)位于所述施肥辊(101)的内部，所述施肥管(103)位于所述施肥辊(101)的内壁，所述密封管(115)位于所述水肥管(102)一端的内壁，所述施肥管(103)的一端密封滑动连接在所述密封管(115)的内部，所述施肥管(103)与所述密封管(115)流体导通，所述施肥管(103)的另一端通过连接套(105)与所述破土头(104)的一端密封连接，所述施肥管(103)的另一端与所述破土头(104)的一端流体导通； 所述破土头(104)的另一端设置为斜面形，所述施肥孔(106)位于所述破土头(104)另一端的内壁，所述施肥孔(106)的数量为两个或两个以上，所述施肥孔(106)与所述堵头(107)的一端密封接触，所述堵头(107)位于所述破土头(104)的外壁，所述滑杆(108)与所述堵头(107)固定连接，所述滑杆(108)滑动连接在所述破土头(104)另一端的外壁，所述滑杆(108)的一端与所述连接块(110)的一端面固定连接，所述伸缩弹簧(109)的一端与所述连接块(110)的另一端面固定连接，所述伸缩弹簧(109)的另一端与所述破土头(104)的一侧壁固定连接； 所述压缩块(111)的一侧壁与所述施肥管(103)的外壁固定连接，所述压缩弹簧(112)的一端与所述压缩块(111)的一端面固定连接，所述压缩弹簧(112)的另一端与所述水肥管(102)的外壁固定连接，所述压缩杆(113)的一端穿过所述压缩弹簧(112)与所述压缩块(111)的一端面固定连接，所述压缩杆(113)的另一端与所述密封盖(114)的一端边缘处固定连接，所述密封盖(114)的一端面与所述密封管(115)的另一端密封接触。

3.根据权利要求2所述的一种定量施肥的农业水肥一体化装置，其特征在于，所述混合机构(300)包括碾碎箱(301)、碾碎辊(302)、刮板(303)、轴承(304)、齿板(305)、齿轮(306)、转轴(307)、第一过滤板(308)、第二过滤板(309)、拉动板(310)、混合箱(311)、搅拌轴(312)、进水管(313)、流量控制阀(314)、进料箱(315)、挡板(316)、顶伸弹簧(317)、进料板(318)、和传送带(319)和回收箱(320)； 所述碾碎辊(302)位于所述碾碎箱(301)的内部，所述碾碎辊(302)的数量为两根，两根所述碾碎辊(302)相对转动，所述刮板(303)位于所述碾碎辊(302)的一侧，所述轴承(304)转动连接在所述碾碎辊(302)转动轴的一端，所述齿板(305)与所述轴承(304)的外表面固定连接，所述齿轮(306)与所述齿板(305)啮合连接，所述转轴(307)与所述齿轮(306)的轴心处固定连接； 所述第一过滤板(308)与所述第二过滤板(309)接触，且均为斜面放置，所述第一过滤板(308)和所述第二过滤板(309)均位于所述混合箱(311)的内部，所述混合箱(311)位于所述碾碎箱(301)的底部，所述第二过滤板(309)的一端与所述拉动板(310)的一端固定连接，所述拉动板(310)位于所述混合箱(311)的外部，所述搅拌轴(312)转动连接在所述混合箱(311)的内部，且位于所述第二过滤板(309)的底部，所述进水管(313)位于所述混合箱(311)的一侧面，所述流量控制阀(314)位于所述混合箱(311)的底部，所述流量控制阀(314)与所述软管(210)另一端连接且流体导通； 所述进料箱(315)位于所述碾碎箱(301)的顶部，所述挡板(316)位于所述进料箱(315)的内部，所述挡板(316)的一侧面与所述顶伸弹簧(317)的一端固定连接，所述顶伸弹簧(317)的另一端与所述进料箱(315)的内壁固定连接，所述进料板(318)的一端与所述挡板(316)的一端固定连接，所述进料板(318)的另一端与所述碾碎辊(302)的外表面接触，所述传送带(319)的一端位于所述第一过滤板(308)的一端，所述传送带(319)的另一端位于所述回收箱(320)的内部，所述回收箱(320)与所述进料箱(315)的进料端连接且流体导通。
